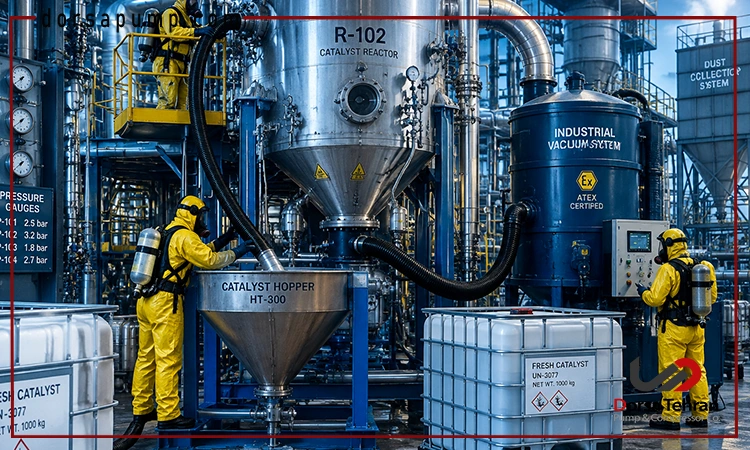

تجهیزات مورد استفاده در Catalyst Handling
عملیات Catalyst Handling یا جابجایی کاتالیست یکی از مراحل حساس در صنایع نفت، گاز، پتروشیمی و پالایشگاهی است. این عملیات معمولا هنگام شارژ کاتالیست جدید، تخلیه کاتالیست مصرف شده، تعویض بستر راکتور یا انجام تعمیرات اساسی اجرا می شود. برخلاف ظاهر ساده این فرآیند، جابجایی کاتالیست نیازمند مجموعه ای از تجهیزات تخصصی است که هم سرعت عملیات را افزایش می دهند و هم ایمنی نیروی انسانی و تجهیزات فرآیندی را حفظ می کنند.
انتخاب تجهیزات لازم کاتالیست هندلینگ باید بر اساس نوع راکتور، ویژگی های کاتالیست، میزان گرد و غبار، شرایط محیطی، محدودیت فضای کار و روش تخلیه یا بارگیری انجام شود. استفاده از تجهیزات نامناسب می تواند باعث شکستن ذرات کاتالیست، ایجاد آلودگی، افزایش زمان توقف واحد یا حتی بروز خطرات جدی برای کارکنان شود.
در پروژه های پالایشگاهی، زمان توقف واحد اهمیت اقتصادی زیادی دارد. به همین دلیل استفاده از تجهیزات مورد استفاده در Catalyst Handling فقط یک موضوع فنی نیست، بلکه بخشی از مدیریت زمان، هزینه و ایمنی پروژه نیز محسوب می شود.
سیستم وکیوم در کاتالیست هندلینگ چه کاربردی دارد؟
یکی از حیاتی ترین اجزای تجهیزات لازم کاتالیست هندلینگ، سیستم وکیوم صنعتی است که فرآیند تخلیه و انتقال مواد را از محیط های محبوس به سطحی از کارایی و ایمنی می رساند. این سامانه ها تنها ابزاری برای مکش مواد نیستند، بلکه نقشی استراتژیک در حفظ سلامت کاتالیست های گران قیمت و حساس ایفا می کنند. سیستم وکیوم صنعتی با ایجاد فشار منفی کنترل شده، امکان جمع آوری حجم وسیعی از کاتالیست را از اعماق راکتور فراهم کرده و آن را به صورت مستقیم و بدون نیاز به جابجایی دستی به مخازن تخلیه منتقل می کند. طراحی این سیستم ها به گونه ای است که قدرت مکش باید به دقت تنظیم شود تا ضمن غلبه بر وزن و اصطکاک ذرات، از ایجاد تنش های مکانیکی شدید که منجر به خرد شدن (Crushing) یا سایش زودرس کاتالیست می شود، جلوگیری به عمل آید.
در پروژه های تخصصی کاتالیست هندلینگ، تنظیم پارامترهای عملیاتی نظیر سرعت خطی هوا، قطر دقیق شلنگ های انتقال و زاویه مسیرهای لوله کشی، از الزامات فنی محسوب می شود که مستقیماً با ویژگی های فیزیکی کاتالیست مورد نظر هماهنگ می گردد. انتخاب هوشمندانه تجهیزات وکیوم به تیم های عملیاتی اجازه می دهد تا فرآیند تخلیه را با سرعتی بهینه و در محیطی کاملاً تحت کنترل انجام دهند. علاوه بر این، استفاده از سیستم های فیلتراسیون پیشرفته و هپا (HEPA) در خروجی این وکیوم ها، مانع از انتشار گرد و غبار سمی یا شیمیایی حاصل از کاتالیست در محیط کارخانه می شود که این امر نه تنها استانداردهای زیست محیطی را تأمین می کند، بلکه ایمنی کارکنان را در محیط های مجاور به طرز چشمگیری ارتقا می دهد.
نقش هاپر و مخازن ذخیره در عملیات کاتالیست
پس از اتمام موفقیت آمیز فرآیند تخلیه کاتالیست از راکتورها، مرحله حیاتی بعدی، نگهداری ایمن و بهینه ماده در محل های ذخیره سازی مناسب است. در این مرحله، هاپرها، بین ها (Bins)، درام ها و مخازن ذخیره سازی صنعتی نقش محوری ایفا می کنند. این تجهیزات نه تنها باید از ظرفیت کافی برای جای دادن کل حجم کاتالیست تخلیه شده برخوردار باشند، بلکه باید به گونه ای طراحی شوند که فرآیند تخلیه و جابجایی بعدی کاتالیست را به سادگی و بدون ایجاد وقفه در عملیات امکان پذیر سازند. طراحی نامناسب این مخازن می تواند منجر به پدیده های نامطلوبی مانند «پل بندی» (Bridging) کاتالیست در نقاط خاص، «کف سازی» (Arching) یا اعمال فشارهای بیش از حد تنشی به ذرات کاتالیست شود که این خود می تواند به کاهش کیفیت و خواص فیزیکی و شیمیایی ماده بیانجامد.
در بسیاری از پروژه های کاتالیست هندلینگ، به ویژه آن هایی که شامل بازیافت یا دفع کاتالیست های مصرف شده هستند، مخازن نگهداری باید علاوه بر حفظ ایمنی، قابلیت حمل و نقل ایمن را نیز تضمین کنند. این امر مستلزم رعایت استانداردهای خاص برای جلوگیری از انتشار ذرات ریز و گرد و غبار کاتالیست در محیط کارخانه و اطراف آن است. استفاده از روکش های مناسب، سیستم های درزبندی کارآمد و طراحی درب ها و دریچه های تخلیه به شکلی که از نشت مواد جلوگیری شود، از جمله ملاحظات کلیدی در انتخاب و بهره برداری از این مخازن محسوب می شود. این توجه به جزئیات، تضمین کننده حفظ پاکیزگی محیط، سلامت کارکنان و انطباق با مقررات زیست محیطی است.
تجهیزات انتقال کاتالیست شامل چه مواردی هستند؟
انتقال کاتالیست بین راکتور، مخازن ذخیره و واحدهای بازیافت، یکی از حساسترین مراحل در عملیات کاتالیست هندلینگ است و به مجموعه ای از تجهیزات تخصصی نیاز دارد. انتخاب این تجهیزات باید بر اساس نوع کاتالیست، اندازه ذرات، مسافت انتقال و شرایط ایمنی محیط انجام شود تا ضمن تخلیه سریع و کنترل شده، از خرد شدن یا انتشار گرد و غبار جلوگیری شود. تجهیزات انتقال کاتالیست در پروژه های صنعتی معمولاً به دسته های زیر تقسیم می شوند:
تجهیزات اصلی مکش و پنوماتیک
- سیستم وکیوم صنعتی: اصلی ترین ابزار برای مکش کاتالیست از داخل راکتور و انتقال آن به مخازن نگهداری؛ قدرت مکش آن باید متناسب با جنس ذرات تنظیم شود تا از سایش جلوگیری کند.
- سیستم انتقال پنوماتیک (فاز رقیق Dilute و فاز متراکم Dense): برای جابجایی مواد پودری و دانهای در مسیرهای لوله کشی با استفاده از هوای فشرده، بدون نیاز به تجهیزات متحرک در مسیر.
- بلوئر یا کمپرسور هوا: تأمینکننده هوای فشرده یا خلاء مورد نیاز برای راهاندازی سیستمهای مکش و انتقال.
تجهیزات انتقال مکانیکی
- نوار نقالههای تخصصی: مناسب برای انتقال افقی یا عمودی حجم زیاد کاتالیست در فواصل طولانی، با پوششهای ضد سایش برای محافظت از ذرات.
- کشندههای اسکرو (Screw Conveyor) یا مارپیچ: برای انتقال یکنواخت و کنترلشده مواد دانهای در مسیرهای کوتاه و فضای محدود.
- الواتور یا بالابر مکانیکی: جهت انتقال عمودی کاتالیست به سیلوها یا مخازن طبقات بالاتر.
تجهیزات ذخیرهسازی و حمل
- هاپر و مخازن ذخیره: ظرفهای اصلی نگهداری کاتالیست تخلیهشده که باید ضدگردوغبار و دارای زاویه طراحی مناسب برای تخلیه کامل باشند.
- درامها و کانتینرهای مخصوص (IBC): مخازن قابل حمل با درزبندی قوی برای جابجایی ایمن کاتالیست داخل سایت یا خارج از آن و جلوگیری از آلودگی محیط.
- بین و کانتینرهای فشرده: برای نگهداری و جمعآوری کاتالیست مصرفشده با قابلیت جداسازی جهت بازیافت یا دفع.
تجهیزات جانبی و ایمنی
- فیلترهای هپا (HEPA) و سیستمهای فیلتراسیون: برای جلوگیری از انتشار گرد و غبار کاتالیست در خروجی سیستمهای وکیوم و پنوماتیک.
- شیلنگها و لولههای ضد استاتیک: با ضخامت و قطر مناسب که از اصطکاک و ایجاد جرقه در محیطهای انفجاری جلوگیری کنند.
- سوییچها و سنسورهای سطح: برای کنترل مقدار پر بودن مخازن و قطع خودکار جریان در مواقع لبریز شدن.
سیستم Dust Collector چه نقشی در کاتالیست هندلینگ دارد؟
در هنگام تخلیه یا بارگیری کاتالیست معمولا مقدار قابل توجهی گرد و غبار تولید می شود. این گرد و غبار می تواند برای کارکنان خطرناک باشد و محیط اطراف را آلوده کند. سیستم Dust Collector یا غبارگیر وظیفه جمع آوری ذرات معلق را بر عهده دارد.
این سیستم معمولا دارای فیلترهایی است که ذرات ریز را از جریان هوا جدا می کنند و اجازه نمی دهند گرد و غبار در فضای کاری پخش شود. وجود یک سیستم غبارگیر مناسب به خصوص هنگام کار با کاتالیست های مصرف شده اهمیت بیشتری دارد، زیرا ممکن است این مواد حاوی ترکیباتی باشند که تماس یا تنفس آنها برای کارکنان خطرناک باشد.
تجهیزات تنفسی در عملیات Catalyst Handling چرا مهم هستند؟
یکی از حساس ترین بخش های عملیات کاتالیست هندلینگ ورود کارکنان به داخل راکتور است. در بعضی شرایط ممکن است داخل راکتور اکسیژن کافی وجود نداشته باشد یا گازهای خطرناک در محیط باقی مانده باشند. در چنین شرایطی استفاده از تجهیزات تنفسی مناسب ضروری است. سیستم هوای تنفسی، ماسک تمام صورت و تجهیزات تامین هوای پاک باید متناسب با شرایط پروژه انتخاب شوند.
تجهیزات تنفسی بخشی جدایی ناپذیر از تجهیزات لازم کاتالیست هندلینگ هستند، زیرا کوچک ترین اشتباه در تشخیص شرایط داخل راکتور می تواند جان افراد را به خطر بیندازد.
تجهیزات ورود به فضای بسته چه مواردی هستند؟
راکتورها معمولا در دسته فضاهای بسته یا Confined Space قرار می گیرند. بنابراین ورود به آنها نیازمند تجهیزات ایمنی ویژه است. سه پایه نجات، وینچ، هارنس ایمنی، طناب نجات، سیستم ارتباطی و تجهیزات پایش گاز از مهم ترین وسایلی هستند که برای ورود ایمن به راکتور مورد استفاده قرار می گیرند.
پیش از ورود کارکنان باید میزان اکسیژن، گازهای قابل اشتعال و مواد سمی اندازه گیری شود. پایش شرایط داخل راکتور نیز باید در طول عملیات ادامه داشته باشد. این تجهیزات فقط برای رعایت الزامات ایمنی نیستند، بلکه در شرایط اضطراری امکان خارج کردن سریع کارکنان را فراهم می کنند.
دستگاه های Gas Detector چه کاربردی دارند؟
Gas Detector برای اندازه گیری شرایط هوای داخل راکتور و محیط اطراف استفاده می شود. این دستگاه ها می توانند میزان اکسیژن، گازهای قابل اشتعال و برخی گازهای سمی را اندازه گیری کنند. پایش مداوم گازها در عملیات کاتالیست هندلینگ اهمیت زیادی دارد، زیرا شرایط داخل فضای بسته ممکن است در طول کار تغییر کند. حتی اگر در شروع عملیات هوا ایمن باشد، امکان تغییر میزان اکسیژن یا آزاد شدن گازهای باقی مانده وجود دارد.
به همین دلیل دستگاه های کالیبره شده سنجش گاز باید همیشه در میان تجهیزات لازم کاتالیست هندلینگ قرار داشته باشند.
تجهیزات بارگیری کاتالیست به راکتور چه هستند؟
بارگیری کاتالیست جدید باید به شکلی انجام شود که توزیع ذرات داخل راکتور یکنواخت باشد. اگر کاتالیست به شکل نامناسب ریخته شود، ممکن است تراکم بستر در نقاط مختلف متفاوت شود و عملکرد فرآیندی را تحت تاثیر قرار دهد. برای بارگیری از هاپر، شوت، شلنگ های مخصوص و تجهیزات لازم کاتالیست هندلینگ استفاده می شود.
در بعضی پروژه ها از روش Dense Loading نیز استفاده می شود که هدف آن ایجاد بستر یکنواخت تر و استفاده بهتر از حجم راکتور است. کنترل ارتفاع ریزش نیز اهمیت دارد. سقوط کاتالیست از ارتفاع زیاد می تواند باعث شکستن ذرات و تولید گرد و غبار شود.
تجهیزات روشنایی داخل راکتور باید چه ویژگی هایی داشته باشند؟
روشنایی داخل راکتور باید علاوه بر تأمین دید کافی، با شرایط ایمنی و عملیاتی محیط سازگار باشد؛ زیرا فضای داخلی راکتور معمولاً تاریک است و انتخاب تجهیزات نامناسب می تواند ایمنی کارکنان را کاهش دهد. مهم ترین نکات عبارت اند از:
- ایمنی چراغ ها: در محیط هایی که احتمال وجود گازهای قابل اشتعال وجود دارد، باید از تجهیزات روشنایی تأییدشده و مناسب محیط های صنعتی استفاده شود و چراغ های معمولی گزینه مناسبی نیستند.
- تناسب با شرایط محیط: تجهیزات روشنایی باید متناسب با شرایط داخلی راکتور و الزامات ایمنی محل انتخاب شوند.
- نصب مناسب کابل ها: کابل های برق باید به گونه ای قرار گیرند که مسیر حرکت کارکنان را مسدود نکنند و احتمال گیرکردن، کشیدگی یا آسیب دیدن آن ها در زمان عملیات کاهش یابد.
- تأمین دید کافی: نور باید به اندازه ای باشد که کارکنان بتوانند فضای داخلی راکتور و محل انجام عملیات را به وضوح مشاهده کنند.
اهمیت تجهیزات ارتباطی در کاتالیست هندلینگ چیست؟
ارتباط پایدار و بدون وقفه میان کارکنان مستقر در فضای بسته راکتور و تیم نظارت بیرونی، شریان حیاتی حفظ ایمنی و پیشبرد عملیات در پروژه های کاتالیست هندلینگ به شمار می آید. فضای داخلی راکتورها به دلیل محدودیت شدید حرکتی، وجود گازهای خنثی نظیر نیتروژن، تاریکی و شرایط مخاطره آمیز، هیچ جایی برای آزمون و خطا باقی نمی گذارد. به همین دلیل، تجهیزات ارتباطی باید بر اساس بالاترین استانداردهای ایمنی صنعتی و از نوع ذاتا ایمن (Intrinsically Safe) انتخاب شوند تا کمترین جرقه ای در محیط های مستعد انفجار ایجاد نکنند. کوچک ترین اختلال یا قطع سیگنال در این سامانه ها نه تنها هماهنگی فنی تخلیه یا بارگذاری را مختل می سازد، بلکه ثانیه های حیاتی تصمیم گیری در شرایط بحرانی را می سوزاند و ریسک عملیات را به شکلی مرگبار بالا می برد.
در پروژه های استاندارد و حرفه ای پالایشگاهی و پتروشیمی، استقرار خطوط ارتباطی دو طرفه و شفاف یکی از الزامات اولیه تدوین طرح های ایمنی و واکنش سریع تلقی می شود. این تجهیزات علاوه بر تسهیل هدایت گام به گام عملیات توسط سوپروایزر خارجی، به اپراتور داخل راکتور امکان می دهد تا کوچک ترین تغییرات فیزیکی، بروز نشانه های کاهش دید، افت فشار کپسول های تنفسی یا هرگونه علائم ناپایداری در ساختار بستر کاتالیست را بی درنگ گزارش دهد. سیستم های ارتباطی مدرن شامل هدست های مجهز به فناوری حذف نویز و فرستنده های مقاوم، تضمین می کنند که حتی در محیط های بسیار پر سر و صدا و ناشی از مکنده های صنعتی، صدا بدون تحریف و شفاف رد و بدل شود و در صورت بروز هر پیشامد ناگهانی، تیم پشتیبانی بتواند روند امداد و نجات را در سریع ترین زمان ممکن کلید بزند.
انتخاب تجهیزات مناسب چه تاثیری بر زمان توقف واحد دارد؟
هرچه تجهیزات عملیات تخلیه و شارژ کاتالیست مناسب تر باشند، زمان مورد نیاز برای انجام پروژه کاهش پیدا می کند. استفاده از سیستم وکیوم با ظرفیت مناسب، مخازن کافی و تجهیزات انتقال استاندارد می تواند سرعت عملیات را به شکل محسوسی افزایش دهد.
در پروژه هایی که هر ساعت توقف واحد هزینه بالایی ایجاد می کند، تجهیزات لازم کاتالیست هندلینگ باید بر اساس ظرفیت واقعی پروژه انتخاب شوند. استفاده از تجهیزات کوچک تر از نیاز می تواند زمان عملیات را افزایش دهد و صرفه جویی اولیه را به هزینه بسیار بیشتری تبدیل کند.
سخن پایانی
عملیات Catalyst Handling ترکیبی از فعالیت های مکانیکی، انتقال مواد و کار در فضای بسته است و به همین دلیل انتخاب تجهیزات مناسب اهمیت زیادی دارد. سیستم وکیوم، هاپر، مخازن ذخیره، تجهیزات انتقال، غبارگیر، سیستم هوای تنفسی، گازسنج، تجهیزات نجات و ابزارهای ارتباطی از مهم ترین اجزای مورد استفاده در این فرآیند هستند. انتخاب تجهیزات لازم کاتالیست هندلینگ باید بر اساس شرایط واقعی پروژه انجام شود و تنها ظرفیت تجهیزات نباید معیار تصمیم گیری باشد. ایمنی کارکنان، ویژگی کاتالیست، سرعت عملیات و جلوگیری از آسیب به ذرات نیز باید همزمان در نظر گرفته شوند. هرچه برنامه ریزی تجهیزات پیش از شروع پروژه دقیق تر باشد، احتمال توقف ناخواسته عملیات و افزایش هزینه کمتر خواهد شد.
سوالات متداول تجهیزات مورد استفاده در Catalyst Handling
- مهم ترین تجهیزات تخلیه کاتالیست چیست؟
سیستم وکیوم صنعتی، شلنگ انتقال، مخزن جمع آوری و سیستم غبارگیر از مهم ترین تجهیزات تخلیه کاتالیست هستند.
- چرا Gas Detector در کاتالیست هندلینگ ضروری است؟
برای بررسی میزان اکسیژن، گازهای سمی و گازهای قابل اشتعال داخل راکتور استفاده می شود و نقش مهمی در ایمنی کارکنان دارد.
- آیا برای بارگیری کاتالیست تجهیزات خاصی نیاز است؟
بله. هاپر، شوت و تجهیزات توزیع کاتالیست برای کنترل سرعت ریزش و ایجاد بستر مناسب مورد استفاده قرار می گیرند.
