خطاهای رایج در بارگیری مجدد کاتالیست

موضوعی که به شدت حیاتی است برای بقا و راندمان پالایشگاه ها و واحدهای پتروشیمی خطاهای رایج در بارگیری مجدد کاتالیست به شمار می رود، چرا که کوچک ترین سهل انگاری در این عملیات فنی می تواند توزیع جریان گاز یا مایع را درون بستر راکتور مختل کند و سرمایه های هنگفتی را به خاکستر تبدیل سازد. صنایع نفت و گاز روزانه با چالش های متعدد در نگهداری سیستم های کاتالیستی دست و پنجه نرم می کنند، اما تعجب آور است که چگونه برخی مدیران فنی هنوز تصور می کنند بارگیری کاتالیست صرفا ریختن چند تن دانه های گران قیمت درون یک مخزن فولادی غول پیکر است.

این فرآیند مستلزم دانش مهندسی عمیق، کنترل دقیق فشار تفاضلی و رعایت استانداردهای بسیار سخت گیرانه صنعتی می باشد. زمانی که بسترهای کاتالیستی به دلیل افت فشار غیر عادی از کار می افتند، مدیران پروژه در پی مقصر می گردند، در حالی که ریشه بحران از همان روزهای اول شارژ غیر استاندارد کاتالیست در راکتور شکل گرفته است. درک عمیق این اشتباهات و بازبینی دقیق مراحل اجرایی نه تنها طول عمر موثر کاتالیست ها را افزایش می دهد، بلکه از تحمیل خسارت های ناشی از توقف غیر منتظره خط تولید جلوگیری می کند و ضریب ایمنی فرآیندهای شیمیایی را در بالاترین سطح ممکن حفظ می نماید.

اهمیت راکتورها و نقش حساس کاتالیست در صنایع پتروشیمی

صنایع نفت، گاز و پتروشیمی قلب تپنده تولید مواد شیمیایی و سوخت های با ارزش هستند و راکتورهای صنعتی به عنوان اتاق فرمان این تحولات ساختاری شناخته می شوند. بدون حضور کاتالیست های فعال و سالم، واکنش های شیمیایی پیچیده یا اصلا رخ نمی دهند یا به قدری کند پیش می روند که از نظر اقتصادی هیچ توجیهی برای فعال نگه داشتن خطوط پالایشگاهی باقی نمی ماند. مهندسان طراح بر این باورند که رفتار کاتالیست در مقیاس صنعتی با آزمایشگاه تفاوت های چشمگیری دارد، زیرا در راکتورهای عظیم، فاکتورهایی چون انتقال حرارت یکنواخت، افت فشار مناسب و توزیع همگن جریان مواد نقش بنیادین ایفا می کنند. هنگامی که یک بستر واکنشی به درستی چیده نمی شود، ذرات فعال نمی توانند پیوندهای لازم را با جریان خوراک برقرار کنند و در نتیجه درصد خلوص محصول نهایی به شدت سقوط می کند. این وضعیت زنجیره ای از واکنش های ناخواسته را به دنبال دارد که حتی تجهیزات جانبی نظیر مبدل های حرارتی و کمپرسورهای مدار بسته را نیز دچار فرسودگی زودرس می کند.

راکتورهای صنعتی بر اساس نوع خوراک و شرایط ترمودینامیکی طراحی می شوند و هر گونه تغییر ناخواسته در تراکم بستر ذرات، محاسبات طراحی را کاملا بی اثر می کند. بستر کاتالیست مانند یک فیلتر فعال شیمیایی عمل می کند که گازها یا مایعات باید با سرعتی کنترل شده و مشخص از میان کانال های باریک آن عبور کنند. چنانچه کانال سازی مایع رخ دهد یا ذرات به صورت فشرده و ناهمگون کنار هم قرار گیرند، بخش وسیعی از این بستر بدون تماس با ماده واکنش دهنده دست نخورده باقی می ماند، در حالی که بخش های متراکم تر تحت بار حرارتی سنگین می سوزند. بنابراین، کارایی راکتور کاملا وابسته به هنر چیدمان فیزیکی این ذرات است و هر گونه انحراف از اصول فنی، زحمات چند ماهه تیم های مهندسی شیمی را به باد می دهد.

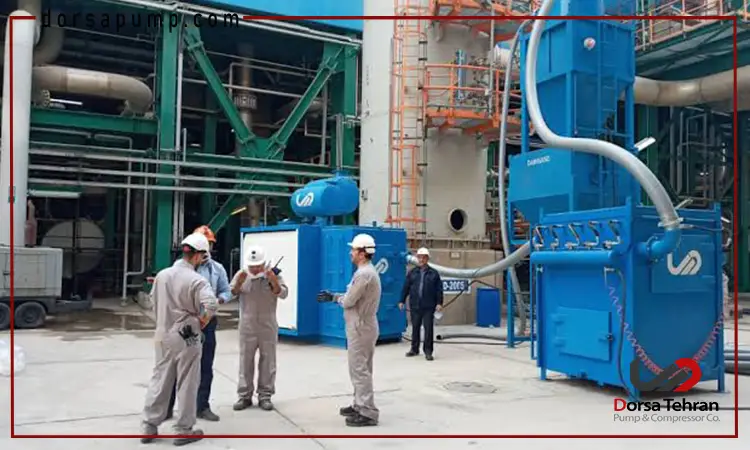

تحلیل بنیادین خطاهای رایج در بارگیری مجدد کاتالیست

عملیات بارگیری مجدد کاتالیست یک علم مهندسی بسیار دقیق و تلفیقی از مکانیک سیالات، علم مواد و ایمنی صنعتی است و نگاه ساده انگارانه به آن بزرگ ترین ضربه را به بهره وری پتروشیمی ها وارد می آورد. در طول دوره های تعمیرات اساسی یا اورهال، تیم های اجرایی معمولا تحت فشار شدید زمانی قرار دارند تا واحد را سریع تر به مدار تولید برگردانند و این شتاب زدگی موجب می شود دستورالعمل های استاندارد نادیده گرفته شوند. شایع ترین اشتباه در این مرحله، فقدان نظارت دقیق بر تراکم ذرات و چیدمان فیزیکی لایه های مختلف بستر است. هنگامی که کارگران آموزش ندیده یا تجهیزات ناکارآمد برای تخلیه و شارژ به کار گرفته می شوند، ذرات کاتالیستی به دلیل ماهیت سرامیکی و شکننده خود پودر می شوند و بستر را به یک سد غیر قابل نفوذ تبدیل می کنند. پدیده افت فشار تفاضلی به عنوان زنگ خطری جدی تلقی می شود که نشانه بارز نقص در اجرای بارگیری مجدد است و می تواند کل راکتور را دچار خفگی هیدرولیکی کند.

اگر مهندسان فرآیند نتوانند درک روشنی از نحوه حرکت دانه ها درون مخزن پیدا کنند، توزیع نامتوازن جرم در راکتور اجتناب ناپذیر خواهد بود. پاشش ناهمگون دانه ها به دیواره ها برخورد می کند و شکست ساختاری ایجاد می نماید، پدیده ای که تولید گرد و غبار شدید را در پی دارد. این غبارهای ریز منافذ خالی بین ذرات بزرگ تر را پر می کنند و اجازه عبور یکنواخت به سیال واکنش دهنده را نمی دهند. از سوی دیگر، عدم رعایت پروفایل بستر و تشکیل تپه های ناخواسته در سطوح مختلف راکتور سبب می شود جریان گاز مسیرهای با مقاومت کمتر را انتخاب کند که این امر به طور مستقیم به تشکیل نقاط داغ خطرناک و فرار حرارتی منجر می شود.

آسیب های فیزیکی ناشی از ریزش نامناسب و ایجاد غبار کاتالیستی

کاتالیست های صنعتی ترکیبات سرامیکی بسیار حساسی هستند که با مقاومت مکانیکی معینی تولید می شوند و هرگز تحمل ضربات شدید و برخوردهای فیزیکی ناشی از سقوط آزاد از ارتفاع زیاد را ندارند. در بسیاری از پروژه ها، کاتالیست ها را مستقیما از دهانه بالایی راکتور رها می کنند که این بی توجهی فاحش منجر به خرد شدن سریع دانه ها و تبدیل بخشی از کاتالیست های گران قیمت به غبارهای بی مصرف می شود. غبار تولید شده در بستر واکنشی مانند چسب عمل می کند و هنگام تماس با هیدروکربن های سنگین یا مایعات فرآیندی، لایه ای نفوذناپذیر تشکیل می دهد که راه عبور سیالات را به طور کامل مسدود می سازد. این انسداد فیزیکی نه تنها افت فشار شدید درون راکتور به بار می آورد، بلکه سرعت واکنش شیمیایی را در بخش های مختلف به شدت کاهش می دهد.

تولید غبار همچنین خطرات ایمنی برای کارشناسان و کارگران حاضر در سایت ایجاد می کند، زیرا استنشاق ذرات سنگین فلزی می تواند مشکلات حاد تنفسی پدید آورد. افزوده بر این، ذرات ریز شده مقاومت مکانیکی کل بستر را تضعیف می کنند و هنگامی که راکتور تحت بارهای فشاری عملیاتی قرار می گیرد، این دانه های نیمه شکسته بیشتر خرد می شوند و پدیده نشست ناهمگون را در راکتور رقم می زنند. برای پیشگیری از این خسارت های ویرانگر، باید از لوله های منعطف جورابی یا تجهیزات بارگیری متراکم مدرن استفاده شود تا سرعت سقوط ذرات به دقت مهار گردد و ارتفاع سقوط در کمترین حد ممکن کنترل شود.

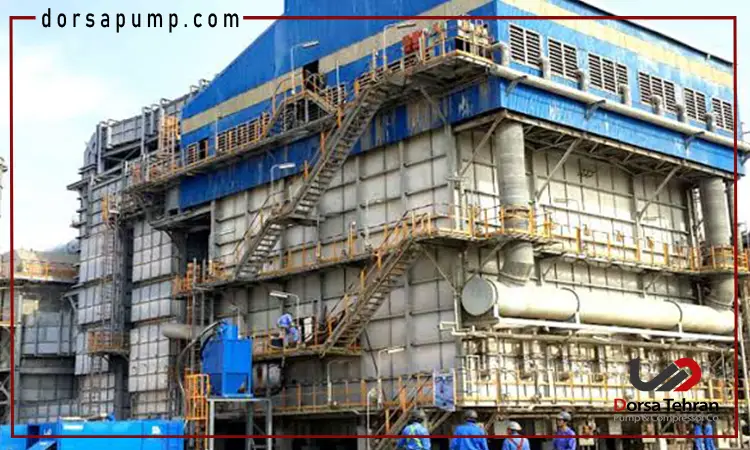

توزیع نامتعادل بستر و ایجاد کانال های جریان ترجیحی

وقتی توزیع ذرات در سطح راکتور یکنواخت نباشد و چگالی توده ای در نقاط مختلف تغییر کند، سیال ورودی ترجیح می دهد از مسیرهایی عبور کند که کمترین مقاومت اصطکاکی را در برابر آن دارند. این پدیده نامطلوب که به کانالیزاسیون یا ایجاد جریان های ترجیحی معروف است، راندمان راکتور را به شدت نابود می کند زیرا بخش بزرگی از کاتالیست های بارگیری شده عملا از چرخه تماس با خوراک خارج می شوند. در نقاطی که خوراک با سرعت بالا و به شکل کانالی عبور می کند، سایش شدید ذرات روی می دهد و کاتالیست ها خیلی سریع تر از زمان پیش بینی شده دچار مسمومیت یا غیرفعال سازی شیمیایی می شوند، در حالی که در سایر نواحی بستر، محصولات جانبی نامطلوب تجمع می یابند.

کانال سازی جریان همچنین پایداری حرارتی راکتور را به خطر می اندازد، چرا که عدم توزیع متوازن مواد واکنش دهنده باعث تجمع گرما در بخش های خاصی از بستر و شکل گیری کانون های حرارتی غیر قابل کنترل می گردد. پایش مداوم پروفایل دمایی راکتور توسط ترموکوپل های بستر، نشان دهنده این انحرافات شدید خواهد بود اما در آن لحظه دیگر اصلاح فیزیکی بستر ناممکن است مگر آن که راکتور دوباره تخلیه شود. بنابراین، اطمینان از مسطح بودن کامل سطح بستر در هر لایه و استفاده از پخش کننده های مکانیکی برای پراکنده ساختن یکسان کاتالیست از اساسی ترین شروط دستیابی به یک بستر همگن و پایدار محسوب می شود.

نادیده گرفتن چیدمان صحیح گلوله های سرامیکی ساپورت

لایه های گلوله های سرامیکی که در بالا و پایین بستر کاتالیست چیده می شوند، صرفا پرکننده های ساده نیستند بلکه وظیفه توزیع یکنواخت جریان ورودی و حفاظت از سینی های زیرین راکتور را بر عهده دارند. متاسفانه یکی از خطاهای رایج در بارگیری مجدد کاتالیست در صنایع فرآیندی، بی دقتی در رعایت سایزبندی طبقاتی این گلوله های ساپورت است. اگر لایه های گلوله های سرامیکی با دانه بندی نامناسب و بدون در نظر گرفتن اصل گرادیان اندازه چیده شوند، ذرات ریز کاتالیست از لابه لای فضاهای خالی گلوله های بزرگ تر به سمت پایین نشت می کنند و توری های نگهدارنده تحتانی را مسدود می نمایند. این نشت ذرات نه تنها به خرابی صفحات ساپورت می انجامد، بلکه کاتالیست های گران قیمت را وارد تجهیزات پایین دستی مانند پمپ ها و مبدل ها می کند.

برعکس این قضیه نیز صادق است، یعنی استفاده از گلوله های بسیار ریز در لایه های بالایی می تواند باعث ایجاد مانع اضافی در برابر جریان سیال شود و مقاومت هیدرولیکی سیستم را به طور کاذب بالا ببرد. ضخامت هر لایه از گلوله های سرامیکی باید با ترازسنج های لیزری یا ابزارهای اندازه گیری فیزیکی دقیق کنترل شود تا اطمینان حاصل گردد که لایه محافظتی در تمامی نقاط بستر از ضخامتی همگن برخوردار است. ترکیب نامناسب یا آلوده بودن این گلوله ها به ناخالصی های فیزیکی نیز مانع از توزیع متقارن سیال در لحظه ورود به بستر اصلی واکنش می شود.

بی توجهی به کنترل رطوبت و شرایط اتمسفر راکتور

بسیاری از کاتالیست های مورد استفاده در واحدهای پتروشیمی نظیر کاتالیست های سنتز، هیدروژناسیون و ریفرمینگ به شدت در برابر رطوبت هوا و اکسیژن واکنش پذیر هستند و خاصیت خودبه خود اشتعالی یا پیروفوریک دارند. بارگیری این مواد بدون تزریق پیوسته گاز بی اثر مانند نیتروژن و کنترل نقطه شبنم هوای محیط، یک سهل انگاری نابخشودنی در ایمنی صنعتی به شمار می رود. رطوبت محیطی می تواند به سرعت جذب حفرات نانومتری کاتالیست شود و ساختار بلوری آن ها را تخریب کند، امری که سبب افت شدید مساحت سطح ویژه ذرات می گردد و فعالیت کاتالیستی را قبل از استارت آپ به پایین ترین سطح ممکن می رساند.

در هنگام باز بودن دریچه های منهول راکتور در مناطق مرطوب، اگر از سیستم های هوادهی خشک یا سیستم های هوای مطبوع ایزوله استفاده نشود، میعان آب روی دیواره های سرد راکتور رخ می دهد. این آب متراکم با کاتالیست ها تماس پیدا می کند و منجر به کلوخه شدن ذرات و چسبیدن آن ها به یکدیگر می شود. کلوخه شدن کاتالیست یعنی از دست رفتن بخش بزرگی از سطح فعال و افزایش انفجاری افت فشار در بستر راکتور. از همین رو، نظارت مداوم بر میزان اکسیژن و رطوبت موجود در فضای بسته راکتور نه تنها تضمین کننده کیفیت کاتالیست است، بلکه سلامت پرسنل مجری عملیات در فضای محبوس را نیز به طور کامل تضمین می کند.

تسلط بر خطاهای فیزیکی و شیمیایی زمانی به اوج می رسد که روش های بارگیری مقایسه شوند، چرا که انتخاب شیوه شارژ تعیین کننده سرنوشت راکتور برای سال های آینده خواهد بود.

جدول زیر خطاهای عمده در عملیات بارگیری مجدد کاتالیست، علل ریشه ای و پیامدهای فنی ناشی از آن ها را در واحدهای فرآیندی خلاصه می کند:

بررسی این جدول به وضوح نشان می دهد که چگونه یک خطای اجرایی ساده به سرعت به یک بحران عملیاتی پیچیده تبدیل می شود و به همین دلیل، انتخاب متدولوژی بارگیری از اهمیت محوری برخوردار است.

مقایسه شیوه های بارگیری متراکم در برابر بارگیری جورابی

روش های شارژ کاتالیست را به طور کلی می توان به دو شاخه اصلی بارگیری جورابی یا سنتی و بارگیری متراکم یا دانس لودینگ طبقه بندی کرد که هر یک ویژگی های فنی خاص خود را دارند. در شیوه جورابی، کاتالیست از طریق لوله های بوم مانند پارچه ای به آرامی به کف مخزن هدایت می شود و اپراتورها باید سطح بستر را به صورت دستی تراز و یکدست نمایند. این تکنیک برای بسترهایی که نباید چگالی توده ای بسیار فشرده ای داشته باشند یا کاتالیست های بسیار شکننده مناسب است، اما خطای انسانی در این روش به شدت بالاست زیرا راه رفتن بیش از حد اپراتور روی ذرات کاتالیست باعث خرد شدن آن ها می شود. در نقطه مقابل، روش بارگیری متراکم با بهره گیری از دستگاه های پخش کننده مکانیکی دوار انجام می گیرد که کاتالیست را مانند قطرات باران با الگویی کاملا دایره ای و همگن در سطح مقطع راکتور می پاشد.

دستگاه های مدرن بارگیری متراکم کاتالیست ها را به صورت افقی و در متراکم ترین حالت ممکن در کنار یکدیگر قرار می دهند بدون آن که فضای خالی غیر عادی یا فشردگی نامتوازن به وجود آید. این تکنولوژی پیشرفته میزان جرم کاتالیست بارگیری شده در حجم معین از راکتور را تا حدود ده الی بیست درصد افزایش می دهد که معنای آن دستیابی به بازدهی بالاتر و طول عمر بیشتر بستر عملیاتی است. با این وجود، کالیبره نبودن دستگاه بارگیری متراکم یا تنظیم نادرست سرعت چرخش دیسک پخش کننده می تواند باعث برخورد شدید کاتالیست به بدنه راکتور و پودر شدن دانه ها گردد. انتخاب میان این دو روش نیازمند مطالعه دقیق ویژگی های مکانیکی دانه های کاتالیست و شبیه سازی رفتار هیدرولیکی سیال در شرایط کاری است.

پروتکل های استاندارد جهت پیشگیری از اشتباهات عملیاتی

برای جلوگیری از آسیب های میلیاردی در زمان راه اندازی راکتورها، اجرای گام به گام دستورالعمل های صنعتی و نظارت شخص ثالث یک الزام انکارناپذیر در مهندسی نگهداری به شمار می رود. اولین گام در هر پروژه شارژ کاتالیست، بازرسی جامع فیزیکی از شبکه های نگهدارنده، صفحات نگهدارنده و قطعات ضد گرداب درون مخزن است تا سلامت مکانیکی آن ها تایید شود. پیش از شروع شارژ، باید میزان رطوبت نسبی هوای راکتور به کمتر از سطوح بحرانی تعریف شده در دیتاشیت سازنده کاتالیست برسد و در صورت نیاز، سیستم پرژ نیتروژن پیوسته در مدار فعال بماند تا احتمال اکسیداسیون به صفر برسد. ثبت مداوم ارتفاع بستر در فواصل زمانی مشخص و اندازه گیری چگالی لایه ای به تکنسین ها اجازه می دهد انحرافات وزنی را در همان مراحل ابتدایی تصحیح کنند.

تیم های اجرایی موظف هستند از تخته های مخصوص توزیع وزن برای حرکت بر روی بستر استفاده کنند تا فشار وزن اپراتورها به طور متمرکز روی یک نقطه وارد نیاید و ساختار شکننده ذرات آسیب نبیند. کالیبراسیون تجهیزات دانس لودینگ پیش از بارگیری اصلی با استفاده از ذرات مشابه بی اثر یک راهکار هوشمندانه است که از وارد آمدن ضربه های نابودکننده به کاتالیست های اصلی جلوگیری می کند. در پایان هر مرحله از بارگیری لایه ای، اندازه گیری افت فشار تفاضلی و بازرسی چشمی با دوربین های مخصوص تایید می کند که سطح نهایی کاملا تراز و عاری از هر گونه ناهمواری یا شیب نامتعارف است. با رعایت دقیق این پروتکل های پیشگیرانه، ریسک های عملیاتی مهار شده و طول عمر کاتالیست ها برای دستیابی به حداکثر راندمان تضمین می گردد.

هنگامی که تمام جوانب مهندسی و الزامات صنعتی به درستی اعمال شوند، پایداری واحد پتروشیمی در سال های بعد تضمین می شود و چرخه تولید بدون تنش های غیر منتظره به فعالیت خود ادامه می دهد.

سخن پایانی

عملیات تعویض، تخلیه و بارگیری مجدد کاتالیست راکتور به هیچ وجه یک کارگری ساده یا فرآیند جابجایی توده ای نیست، بلکه یک عملیات مهندسی حساس و تعیین کننده در چرخه حیات صنایع نفت، گاز و پتروشیمی به شمار می رود. بررسی موشکافانه ای که در این نوشتار بر روی خطاهای رایج در بارگیری مجدد کاتالیست صورت گرفت به روشنی اثبات می کند که کوچک ترین بی دقتی در مهار ارتعاشات فیزیکی، عدم توازن در توزیع دانه ها، نادیده گرفتن رطوبت محیطی یا سایزبندی اشتباه گلوله های سرامیکی می تواند هزینه های سرسام آوری در قالب افت راندمان و توقف خط تولید به بار آورد.

سوالات متداول خطاهای رایج در بارگیری مجدد کاتالیست

1. افت فشار تفاضلی درون راکتور چگونه به بارگیری غیراصولی کاتالیست ارتباط پیدا می کند؟
   افت فشار تفاضلی به طور مستقیم تحت تاثیر حفرات خالی میان ذرات بستر کاتالیست قرار دارد. هنگامی که در زمان بارگیری از لوله های انتقال مناسب استفاده نشود و دانه ها با سقوط آزاد پودر شوند، غبار تولید شده فضاهای خالی را مسدود می کند. همچنین بارگیری نامتوازن یا چیدمان نامناسب گلوله های ساپورت سرامیکی سبب فشرده شدن بیش از حد برخی نواحی و تشکیل سد در برابر جریان سیال می شود که نتیجه آن پرش شدید افت فشار و کاهش راندمان انتقال جرم خواهد بود.
2. چه تفاوتی از نظر احتمال بروز خطای انسانی میان بارگیری متراکم و بارگیری جورابی وجود دارد؟
   در روش بارگیری جورابی، کارگران ناچار به ورود فیزیکی مداوم به درون راکتور و تسطیح دستی لایه ها هستند که این امر موجب خرد شدن ذرات زیر پای تکنسین ها و ایجاد شیب ناهمگون در سطح بستر می شود. در مقابل، روش بارگیری متراکم به صورت مکانیکی و کنترل شده ذرات را با الگوی دورانی یکپارچه پخش می کند و دخالت دستی اپراتورها را به حداقل ممکن می رساند، بنابراین خطاهای انسانی ناشی از راه رفتن روی بستر یا توزیع ناهمگون در روش متراکم به شدت کاهش می یابد.
3. چرا حضور رطوبت در زمان شارژ کاتالیست های صنعتی یک اشتباه بحرانی تلقی می شود؟
   رطوبت محیطی برای کاتالیست های فعال مانند سم عمل می کند و می تواند واکنش های شیمیایی گرمازا یا هیدرولیز نابهنگام ساختار متخلخل ذرات را تحریک نماید. تماس بخار آب با حفرات نانومتری کاتالیست باعث کاهش مساحت سطح ویژه ذرات و در نتیجه تخریب سایت های فعال واکنشی می شود. افزون بر این، رطوبت به چسبیدن دانه ها به یکدیگر و تشکیل کلوخه های غیر قابل نفوذ منتهی می گردد که مانع از عبور یکنواخت خوراک در زمان استارت آپ راکتور خواهد شد.
