کاتالیست در بسیاری از فرآيندهای پتروشیمی و پالایشگاهی، نقش مهمی در سرعت بخشیدن به کنترل کیفیت محصول دارد. البته باید توجه داشت که عملکرد کاتالیست فقط به ترکیب شیمیایی یا میزان فعالیت آن وابسته نیست. نحوه قرارگیری کاتالیست درون راکتور، میزان فشردگی بستر، وجود فضای خالی میان ذرات و یکنواختی توزیع آن نیز می تواند در نحوه کارکرد کاتالیست اثر بگذارند.

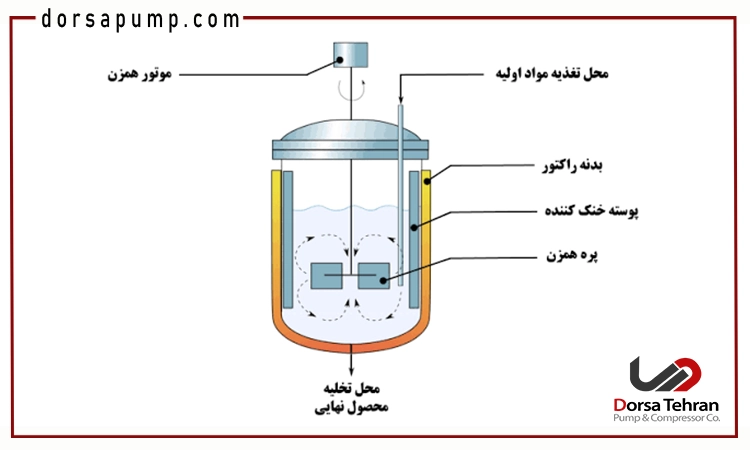

به همین دلیل، اندازه گیری و پایش وضعیت فیزیکی بستر کاتالیستی یکی از مراحل اساسی در راه اندازی، بازرسی و نگهداری راکتورها محسوب می شود. در یک راکتور صنعتی، کاتالیست باید در شرایطی قرار داشته باشد که جریان سیال بتواند به شکل کاملاً یکنواخت از میان ذرات عبور کند و تمام سطح فعال در تماس مناسب با خوراک قرار بگیرد.
فرآیند تراکم سنجی کاتالیست و اهمیت آن در عملکرد راکتور به مهندسان و تیم های عملیاتی کمک می کند تا وضعیت واقعی بستر را با شرایط طراحی مقایسه کنند. این بررسی دقیق می تواند از مشکلاتی مانند افت راندمان، افزایش دمای موضعی، کاهش درصد تبدیل، افت فشار غیرعادی و کوتاه شدن عمر مفید کاتالیست جلوگیری کند. در ادامه، این مفهوم تخصصی، دلایل اهمیت آن و تأثیر مستقیم تراکم بستر بر کارکرد راکتور را بررسی می کنیم.

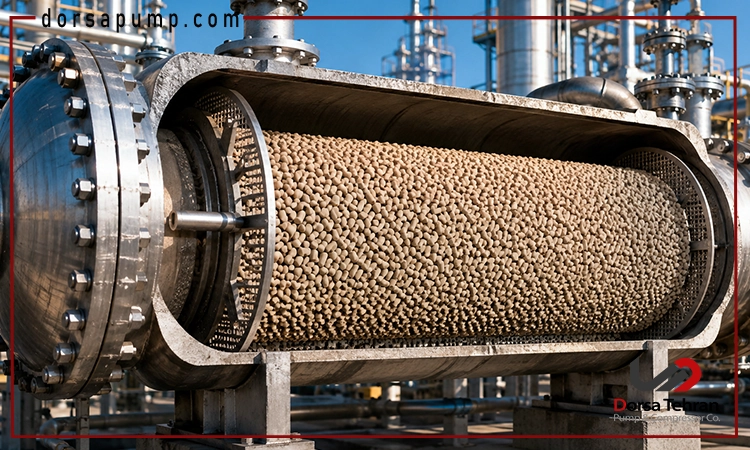

تراکم سنجی کاتالیست چیست؟
تراکمسنجی کاتالیست در واقع روشی مهندسی برای ارزیابی چگالی ظاهری، درصد تخلخل و نحوه استقرار ذرات در بستر راکتور است. در این فرآیند، تنها سنجش وزن اولیه کاتالیست ملاک نیست، بلکه نسبت بین جرم بارگیری شده، حجم واقعی اشغال شده، حجم فضای خالی بین ذرات و تغییرات ارتفاع بستر در طول زمان مورد تحلیل قرار می گیرد. این بررسی نشان می دهد که کاتالیست تا چه اندازه با نظم و تراکم یکنواخت در داخل مخزن راکتور جای گرفته است. در این میان، رعایت اصول کاتالیست هندلینگ یا جابه جایی و بارگیری صحیح کاتالیست نیز اهمیت زیادی دارد؛ زیرا نحوه انتقال و بارگیری ذرات میتواند بر یکنواختی بستر و میزان تراکم آن اثر بگذارد.
کاتالیست های صنعتی بسته به نوع واکنش در شکل های متنوعی مانند استوانه ای، اکسترودشده، کروی، حلقه ای یا دانه ای ساخته می شوند. شکل هندسی و ابعاد هر ذره مستقیماً روی رفتار چیدمان آن درون راکتور اثر می گذارد. برای مثال، ذرات کروی تمایل متفاوتی برای قرارگیری در کنار یکدیگر دارند، در حالی که ذرات استوانه ای ممکن است فضاهای خالی غیریکنواختی ایجاد کنند. به همین دلیل، دستیابی به چگالی بهینه علاوه بر مشخصات فیزیکی کاتالیست، به اجرای صحیح فرآیند کاتالیست هندلینگ و روش بارگیری آن نیز وابسته است.
در جریان تراکم سنجی کاتالیست، متغیرهایی مانند ارتفاع دقیق بستر در نقاط مختلف، چگالی بارگیری، میزان نشست پس از تست های اولیه و تفاوت فشردگی در لایه های مختلف راکتور ثبت می شود. مقایسه این خروجی ها با نقشه های اولیه و دستورالعمل های سازنده به تیم فنی کمک می کند تا از یکنواختی بستر اطمینان حاصل کند. همچنین، اجرای اصولی کاتالیست هندلینگ در مراحل تخلیه، انتقال و بارگیری می تواند از خردشدگی ذرات، ایجاد ریزدانه ها و تغییر ناخواسته تخلخل بستر جلوگیری کرده و شرایط مناسب برای ورود راکتور به مدار تولید را فراهم سازد.

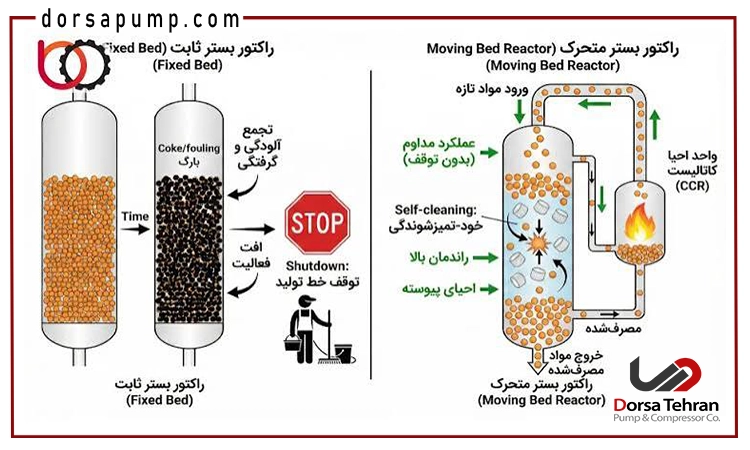

چرا تراکم کاتالیست بر عملکرد راکتور اثر می گذارد؟
بازدهی یک راکتور کاتالیستی به کیفیت تماس بین مولکول های خوراک و سایت های فعال کاتالیست وابسته است. واکنش شیمیایی زمانی در بالاترین سطح بازده رخ می دهد که جریان گاز یا مایع به صورت متقارن و یکنواخت از تمام حجم بستر عبور کند. وجود نقاط بسیار متراکم یا لایه های شل و کم تراکم، توزیع یکدست جریان را به هم می زند و باعث اتلاف پتانسیل تولید می شود.
تراکم نامتوازن باعث ایجاد پدیده مسیر ترجیحی یا کانالیزه شدن جریان می شود. در این زمان، بخش عمده خوراک از بخش هایی که مقاومت کمتری دارند عبور می کند و حجم بزرگی از کاتالیست بدون استفاده موثر باقی می ماند. این وضعیت نه تنها درصد تبدیل را پایین می آورد، بلکه باعث می شود بخش تحت فشار کاتالیست خیلی سریع تر دچار افت فعالیت و تخریب شود.
فشردگی بیش از اندازه بستر نیز تخلخل را کاهش داده و مقاومت هیدرودینامیکی سیستم را بالا می برد. نتیجه این اتفاق تحمیل فشار کاری سنگین به کمپرسورها و پمپ های بالادستی و بالا رفتن مصرف انرژی کل واحد است. به همین علت، انجام تراکم سنجی کاتالیست نقشی کلیدی در حفظ تعادل فرآیندی و بهبود راندمان اقتصادی مجتمع دارد.
ارتباط تراکم کاتالیست با افت فشار
افت فشار در راکتور یک شاخص بسیار مهم در پایش سلامت بستر کاتالیستی است. بر اساس اصول مکانیک سیالات، هر بستر پرشده مقدار معینی افت فشار ایجاد می کند که تابعی از سرعت سیال، تخلخل بستر و ابعاد ذرات است. هرگونه انحراف از تراکم استاندارد، افت فشار را از بازه مجاز طراحی خارج می کند.
اگر بستر بدون رعایت اصول فشرده شود یا در حین عملیات دچار شکستگی و سایش شود، فضاهای خالی مسدود شده و افت فشار جهش پیدا می کند. این افزایش ناگهانی می تواند ظرفیت پذیرش خوراک را در کل واحد محدود کند و حتی بهره بردار را مجبور به کاهش بار تولید نماید.
از سوی دیگر، رصد مداوم این شاخص در کنار عملیات تراکم سنجی کاتالیست مشخص می کند که آیا افزایش مقاومت ناشی از فشردگی فیزیکی است یا اینکه آلودگی خوراک، تشکیل کک و تشکیل صمغ روی سطح ذرات باعث مسدود شدن مسیر شده است. این تفکیک دقیق برای تصمیم گیری درباره شست وشو یا تعویض بستر حیاتی است.
تأثیر تراکم بستر بر انتقال حرارت و جرم
در فرآیندهای کاتالیستی، مولکول های واکنش دهنده باید از فاز توده ای سیال به سطح و منافذ داخلی کاتالیست نفوذ کنند و سپس محصولات خارج شوند. در کنار انتقال جرم، انتقال حرارت ناشی از واکنش های شدیداً گرمازا یا گرماگیر نیز برای پایداری واکنش ضروری است. ساختار و نحوه چیدمان ذرات در بستر مستقیماً این دو پدیده را کنترل می کند.
اگر بستر بیش از حد متراکم باشد، لایه مرزی ضخیم تری در اطراف ذرات تشکیل می شود و انتقال جرم افت می کند. در چنین شرایطی واکنش دهنده ها نمی توانند با سرعت مناسب به سایت های فعال دسترسی پیدا کنند و در نتیجه فعالیت مفید کاتالیست هدر می رود.
تراکم نامناسب در واکنش های گرمازا می تواند فاجعه بار باشد؛ زیرا مانع از خروج یکنواخت حرارت شده و نقاط داغ موضعی در راکتور ایجاد می کند. این نقاط داغ باعث زینترینگ، ذوب شدن فلزات فعال روی پایه، تشکیل شدید کک و در موارد حاد آسیب به متریال بدنه راکتور می شوند.

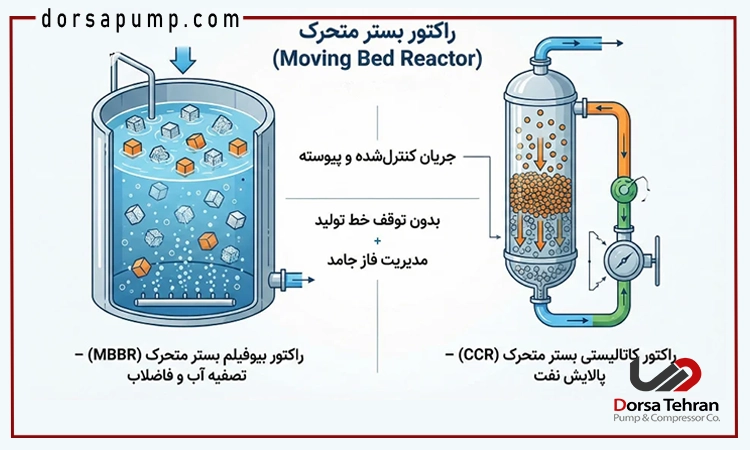

روش های اندازه گیری تراکم کاتالیست
برای تعیین دقیق تراکم بستر کاتالیست در مراحل مختلف بارگیری و بهره برداری، روش های محاسباتی و ابزاری متعددی به کار گرفته می شود که مهم ترین آن ها شامل موارد زیر است:
- سنجش وزن و حجم کلی کاتالیست بارگیری شده جهت محاسبه چگالی ظاهری کل بستر.
- اندازه گیری دقیق ارتفاع بستر در چندین نقطه شعاعی با استفاده از ابزارهای اندازه گیری مکانیکی و لیزری.
- بررسی پروفایل افت فشار در طول لایه های مختلف راکتور برای تشخیص میزان فشردگی موضعی.
- پایش توزیع دمای شعاعی و محوری راکتور به عنوان شاخص غیرمستقیم از یکنواختی تراکم بستر.
- نمونه برداری و تست های ارزیابی خردشدگی و دانه بندی ذرات پس از توقف های مقطعی.
استفاده ترکیبی از این روش ها دید جامعی از وضعیت مکانیکی کاتالیست ارائه می دهد. به کمک این تکنیک ها در جریان تراکم سنجی کاتالیست هرگونه عدم تقارن در توزیع ذرات پیش از استارت راکتور شناسایی و اصلاح می شود.
تفاوت چگالی ظاهری و چگالی واقعی کاتالیست
یکی از نکات مهم در تحلیل داده های راکتور، تفکیک چگالی واقعی ماده کاتالیست از چگالی ظاهری بستر است. چگالی واقعی صرفاً به جنس پایه و ترکیبات فلزی بدون در نظر گرفتن تخلخل اشاره دارد، در حالی که چگالی ظاهری نشان دهنده نسبت جرم ذرات به کل فضایی است که در کنار فضاهای خالی اشغال می کنند.
در مهندسی راکتور، چگالی ظاهری و نسبت فضای خالی اهمیت بسیار بیشتری دارند زیرا رفتار هیدرودینامیکی و زمان ماند جریان را تعیین می کنند. دو کاتالیست با چگالی واقعی کاملاً یکسان می توانند بر اثر نوع بارگیری، چگالی ظاهری کاملاً متفاوتی در راکتور به وجود آورند.
شناخت دقیق این تفاوت باعث می شود مهندسان فرآیند بتوانند در جریان تراکم سنجی کاتالیست علت اصلی رفتارهای غیرعادی فشار و افت تبدیل را به درستی شناسایی کنند و نسخه اصلاحی مناسبی برای بارگیری های بعدی بنویسند.
اهمیت روش صحیح بارگیری کاتالیست
بخش زیادی از ناهماهنگی های تراکم بستر ناشی از خطاهای زمان بارگیری است. ریختن مستقیم کاتالیست از ارتفاع بالا بدون تجهیزات کاهنده سرعت، باعث شکستن ذرات و تولید ریزدانه هایی می شود که فضاهای خالی بستر را مسدود می کنند و تراکم را در بخش های پایینی راکتور به شکل خطرناکی بالا می برند.
استفاده از روش های استاندارد مانند بارگیری متراکم جورابی یا بارگیری چرخشی با دستگاه های مخصوص به توزیع یکنواخت و ایجاد بستری صاف کمک می کند. این روش ها مانع از ایجاد تپه ها و شیب های نامتعادل درون راکتور می شوند و کاتالیست ها را با آرایشی پایدار در کنار هم می چینند.
تیم های اجرایی پس از اتمام بارگیری باید بستر را بررسی کنند تا مطمئن شوند نشست اولیه ذرات باعث تغییر در تخلخل طراحی نشده است. بنابراین بارگیری استاندارد پیش نیاز اصلی برای دستیابی به نتایج مطلوب در فرآیند تراکم سنجی کاتالیست به شمار می رود.

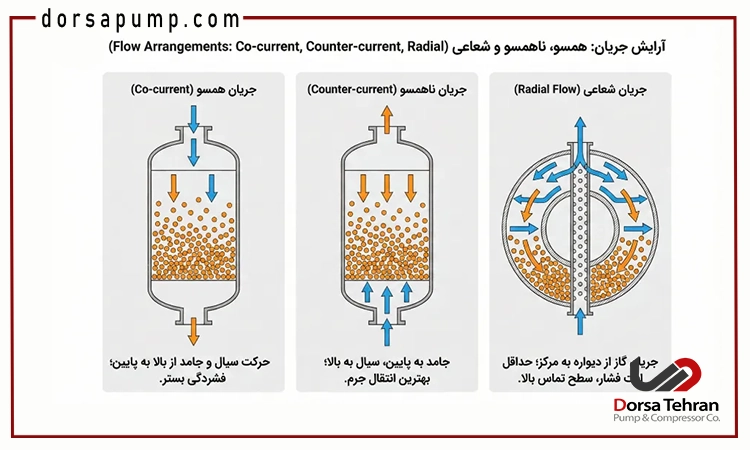

نشانه های تراکم نامناسب کاتالیست در راکتور
در طول بهره برداری روزمره، برخی علائم فرآیندی هشدار می دهند که بستر کاتالیست دچار تغییر شکل یا تراکم نامطلوب شده است. افت ناگهانی بازدهی واکنش، افزایش درصد محصولات جانبی و افت محسوس ظرفیت تولید از اولین نشانه ها هستند.
علاوه بر این، نوسان شدید در افت فشار راکتور و عدم تقارن در خوانش ترموکوپل های دمایی در یک ارتفاع مشخص، نشان دهنده عبور ترجیحی سیال از بخش های کم تراکم است. این پدیده ها نشان می دهند کاتالیست به طور یکنواخت کار نمی کند و بخشی از آن زیر بار حرارتی شدید قرار دارد.
بی توجهی به این هشدارها می تواند باعث کلوخه شدن بستر کاتالیست، مسدود شدن کامل مسیر جریان و در نهایت تحمیل یک توقف اضطراری به مجتمع شود که هزینه های مالی بسیار بالایی به همراه دارد.
تأثیر تراکم کاتالیست بر عمر مفید آن
کاتالیست های پالایشگاهی و پتروشیمی موادی گران قیمت هستند و طولانی تر کردن عمر مفید آن ها تاثیر مستقیم بر سودآوری واحد دارد. وقتی تراکم بستر نامناسب باشد، ذرات در برخی نواحی به دلیل بار اضافی خوراک سریع تر مسموم شده و کک می گیرند.
فشردگی بیش از حد نیز موجب تنش های مکانیکی به ذرات کاتالیست در زمان انبساط و انقباض حرارتی می شود که نتیجه آن خرد شدن ذرات و غیرقابل استفاده شدن کاتالیست برای چرخه های بعدی احیا است.
انجام منظم تراکم سنجی کاتالیست و پایش مداوم شرایط فیزیکی بستر اجازه می دهد عمر سرویس دهی کاتالیست تا سقف پیش بینی شده در طراحی افزایش یابد و هزینه های خرید مجدد کاتالیست به حداقل برسد.
سخن پایانی
تراکم بستر کاتالیستی یکی از ارکان مهم عملکرد صحیح راکتورهای صنعتی است که نقشی اساسی در توزیع یکنواخت جریان، کنترل افت فشار، هدایت بهینه حرارت و دستیابی به بالاترین راندمان واکنش ایفا می کند. غفلت از بررسی تراکم و چیدمان ذرات می تواند با ایجاد مسیرهای ترجیحی، تولید نقاط داغ و خردشدگی کاتالیست، خسارت های مالی و عملیاتی سنگینی ایجاد کند.
اجرای دقیق تراکم سنجی کاتالیست در کنار رعایت استانداردهای بارگیری، امکان بهره برداری ایمن، باثبات و حداکثری از راکتور را فراهم می سازد. ترکیب داده های حاصل از این پایش با متغیرهای فرآیندی روزمره، تضمین کننده حفظ سلامت تجهیزات، کاهش هزینه های تعمیراتی و طولانی تر شدن عمر مفید کاتالیست در واحدهای پتروشیمی و پالایشگاهی خواهد بود.
سوالات متداول تراکم سنجی کاتالیست و اهمیت آن در عملکرد راکتور
- تراکم سنجی کاتالیست چه هدفی را در راکتور دنبال می کند؟
این بررسی برای تعیین چگالی ظاهری، درصد تخلخل، یکنواختی بستر و جلوگیری از افت راندمان راکتور انجام می شود. - عدم تنظیم تراکم کاتالیست چه مشکلی در راکتور ایجاد می کند؟
باعث افزایش افت فشار، تشکیل نقاط داغ، ایجاد مسیرهای ترجیحی و کاهش چشمگیر عمر کاتالیست خواهد شد. - تفاوت چگالی ظاهری و واقعی کاتالیست در چیست؟
چگالی واقعی فقط جرم ماده خالص است، اما چگالی ظاهری حجم فضاهای خالی میان ذرات بستر را هم شامل می شود. - چرا بارگیری صحیح روی تراکم کاتالیست اثر مستقیم دارد؟
زیرا بارگیری نامناسب ذرات را خرد کرده و با مسدود کردن تخلخل ها، توزیع بستر را کاملاً به هم می ریزد.
