واحدهای هیدروکراکینگ و هیدروتریتینگ و کاتالیست هندلینگ
از مهم ترین بخش های پالایشگاه ها و مجتمع های پتروشیمی واحدهای هیدروکراکینگ و هیدروتریتینگ و کاتالیست هندلینگ به شمار می روند؛ زیرا کیفیت محصولات نهایی، کاهش گوگرد و نیتروژن، کنترل آلاینده ها و تبدیل برش های سنگین به محصولات با ارزش، به عملکرد صحیح این واحدها وابسته است. در این فرایندها، کاتالیست نقش اصلی را ایفا می کند و هرگونه خطا در انتخاب، تخلیه، بارگیری، جابه جایی یا نگهداری آن می تواند باعث کاهش راندمان، افزایش افت فشار، توقف تولید و ایجاد خطرهای جدی برای کارکنان و تجهیزات شود.
واحد هیدروتریتینگ چیست و چه وظیفه ای دارد؟
برای درک بهتر اهمیت مدیریت کاتالیست، ابتدا باید با ساختار و هدف واحد هیدروتریتینگ آشنا شویم. هیدروتریتینگ یکی از فرایندهای اصلی پالایش نفت است که طی آن ترکیبات نامطلوب موجود در خوراک، مانند گوگرد، نیتروژن، اکسیژن، ترکیبات فلزی و برخی مواد آروماتیک، با استفاده از هیدروژن و کاتالیست حذف یا اصلاح می شوند. خوراک ورودی می تواند شامل نفتا، نفت سفید، گازوئیل، خوراک گاز سنتز، برش های سنگین یا جریان های مختلف پالایشگاهی باشد.
در این واحد، خوراک پس از مخلوط شدن با هیدروژن وارد راکتور می شود. کاتالیست موجود در بستر راکتور، واکنش های هیدروژناسیون و حذف ناخالصی ها را سرعت می دهد. در واکنش هیدرودی سولفوریزاسیون، ترکیبات گوگردی به سولفید هیدروژن تبدیل می شوند. در هیدرودنیتروژناسیون نیز ترکیبات نیتروژنی به آمونیاک تبدیل می شوند. همچنین، هیدروژناسیون ترکیبات غیر اشباع و آروماتیک می تواند کیفیت، پایداری و قابلیت استفاده محصول را افزایش دهد.
کاتالیست های رایج در واحدهای هیدروتریتینگ معمولا از فلزاتی مانند کبالت، مولیبدن، نیکل یا تنگستن تشکیل می شوند که روی پایه هایی مانند آلومینا قرار گرفته اند. انتخاب کاتالیست به نوع خوراک، فشار عملیاتی، دمای واکنش، میزان گوگرد و هدف فرایندی بستگی دارد. کاتالیست هیدروتریتینگ پس از مدتی به دلیل تجمع کک، فلزات، رسوبات و ترکیبات گوگردی فعالیت خود را از دست می دهد. در این مرحله، تخلیه ایمن و جایگزینی دقیق کاتالیست اهمیت زیادی پیدا می کند.
نقش کاتالیست در فرایند هیدروتریتینگ
کاتالیست در واحد هیدروتریتینگ انرژی فعال سازی واکنش ها را کاهش می دهد و امکان انجام واکنش در شرایط اقتصادی و قابل کنترل را فراهم می کند. بدون کاتالیست مناسب، حذف گوگرد و نیتروژن به دما و فشار بسیار بالاتری نیاز خواهد داشت و کیفیت محصول نیز به استانداردهای مورد انتظار نمی رسد. کاتالیست های نیکل مولیبدن و کبالت مولیبدن از پرکاربردترین گزینه ها هستند، اما در شرایط خاص از کاتالیست های نیکل تنگستن نیز استفاده می شود.
کاتالیست معمولا به صورت ذرات استوانه ای، اکسترود شده یا حلقوی در بستر راکتور قرار می گیرد. شکل و اندازه ذرات، تخلخل، مقاومت مکانیکی و توزیع اندازه آن ها بر افت فشار و تماس خوراک با سطح فعال اثر می گذارد. اگر کاتالیست به صورت نامنظم یا با تراکم نامناسب در راکتور قرار گیرد، مسیرهای ترجیحی ایجاد می شوند. در این حالت، بخشی از خوراک بدون تماس کافی با کاتالیست عبور می کند و بخشی دیگر فشار بیشتری به سیستم وارد می کند.
کاتالیست مصرف شده معمولا مقدار قابل توجهی گوگرد، فلزات سنگین و هیدروکربن جذب شده دارد. تماس ناگهانی این ماده با هوا می تواند در برخی شرایط باعث افزایش دما یا آتش گرفتن آن شود. به همین علت، تخلیه کاتالیست باید بر اساس ماهیت ماده، دستورالعمل کارفرما، شرایط راکتور و الزامات HSE انجام شود. استفاده از مکنده های صنعتی، تجهیزات ضد جرقه، خطوط انتقال مناسب و ظروف استاندارد، خطر پراکنده شدن گرد و غبار و تماس افراد با مواد آلوده را کاهش می دهد.
واحد هیدروکراکینگ چگونه کار می کند؟
واحد هیدروکراکینگ برای تبدیل برش های سنگین نفتی به محصولات سبک تر و با ارزش تر طراحی شده است. در این واحد، مولکول های بزرگ هیدروکربنی در حضور هیدروژن و کاتالیست به مولکول های کوچک تر تبدیل می شوند. محصولات نهایی می توانند شامل گاز، نفتا، سوخت جت، نفت سفید و گازوئیل باشند. هیدروکراکینگ معمولا زمانی مورد استفاده قرار می گیرد که پالایشگاه بخواهد از خوراک سنگین، محصولاتی با کیفیت بالا و میزان گوگرد پایین تولید کند.
کاتالیست هیدروکراکینگ معمولا دو عملکرد همزمان دارد. بخش فلزی، واکنش های هیدروژناسیون و هیدروژنولیز را انجام می دهد و بخش اسیدی، شکستن پیوندهای کربن کربن را تسهیل می کند. پایه کاتالیست ممکن است از سیلیکا آلومینا، زئولیت یا ترکیبی از مواد متخلخل تشکیل شود. تعادل میان قدرت اسیدی و فعالیت فلزی، نوع محصول و میزان تبدیل خوراک را مشخص می کند.
خوراک ورودی هیدروکراکینگ معمولا پیش از ورود به راکتور از یک مرحله هیدروتریتینگ عبور می کند. دلیل این کار آن است که گوگرد، نیتروژن و فلزات موجود در خوراک می توانند کاتالیست هیدروکراکینگ را مسموم یا غیرفعال کنند. در برخی واحدها، راکتورها به صورت چند بستر طراحی می شوند و میان بسترها تزریق هیدروژن یا خنک کاری انجام می گیرد. این طراحی به کنترل دمای واکنش و حفظ پایداری عملیات کمک می کند.

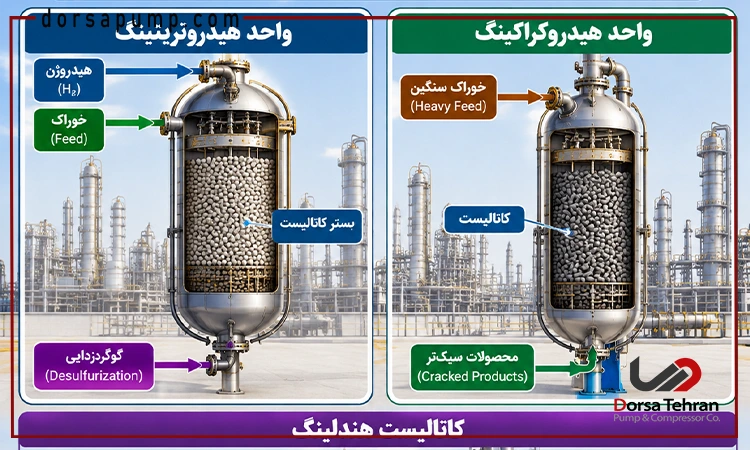

تفاوت هیدروکراکینگ و هیدروتریتینگ
هیدروتریتینگ و هیدروکراکینگ هر دو از هیدروژن و کاتالیست استفاده می کنند، اما هدف اصلی آن ها یکسان نیست. هیدروتریتینگ بیشتر برای حذف ناخالصی ها و اصلاح کیفیت خوراک انجام می شود. در این فرایند، ساختار اصلی مولکول های هیدروکربنی تا حد زیادی حفظ می شود و تمرکز عملیات بر حذف گوگرد، نیتروژن، اکسیژن، فلزات و ترکیبات ناپایدار قرار دارد.
در هیدروکراکینگ، علاوه بر حذف ناخالصی ها، مولکول های سنگین شکسته می شوند و به ترکیبات سبک تر تبدیل می شوند. به همین دلیل، کاتالیست هیدروکراکینگ معمولا ساختار دو منظوره دارد و بخش اسیدی آن در واکنش شکست مولکولی نقش مهمی ایفا می کند. این تفاوت باعث می شود شرایط عملیاتی، نوع کاتالیست، حساسیت فرایند و روش نگهداری بستر در این دو واحد با یکدیگر تفاوت داشته باشد.
هیدروتریتینگ معمولا به عنوان مرحله آماده سازی خوراک برای واحدهای بعدی عمل می کند. اگر این مرحله به درستی انجام نشود، کاتالیست هیدروکراکینگ زودتر غیرفعال می شود و میزان کک و رسوب در بستر افزایش می یابد. از طرف دیگر، هیدروکراکینگ می تواند ارزش اقتصادی خوراک های سنگین را افزایش دهد و محصولات قابل فروش بیشتری تولید کند.
در هر دو واحد، افت فشار نشانه ای مهم برای بررسی وضعیت بستر است. ذرات خوراک، محصولات خوردگی، کک، پلیمریزاسیون و خرد شدن کاتالیست می توانند مسیر عبور سیال را محدود کنند. بررسی روند افت فشار، نمونه برداری از کاتالیست و تحلیل شرایط عملیاتی به اپراتور کمک می کند زمان مناسب تعمیرات و تعویض بستر را بهتر تعیین کند.
مراحل اصلی تخلیه و شارژ کاتالیست راکتور
هر پروژه تخلیه و شارژ کاتالیست به برنامه اختصاصی نیاز دارد، زیرا نوع راکتور، حجم کاتالیست، جنس ماده، وضعیت بستر و دستورالعمل کارفرما در پروژه های مختلف تفاوت دارد. با این حال، عملیات معمولا با بررسی مدارک فنی، دریافت مجوزهای کاری و تهیه برنامه HSE آغاز می شود. در این مرحله، تیم اجرایی مسیر ورود و خروج مواد، محل استقرار تجهیزات، روش بسته بندی و نحوه انتقال کاتالیست را مشخص می کند.
پس از ایمن سازی راکتور، شرایط دما، فشار و ترکیب گاز داخل تجهیز کنترل می شود. تخلیه ممکن است با روش خشک، مرطوب یا سیستم مکش تخصصی انجام گیرد. انتخاب روش به نوع کاتالیست و احتمال واکنش آن با اکسیژن بستگی دارد. اپراتورها باید از پراکنده شدن گرد و غبار جلوگیری کنند و ماده تخلیه شده را در ظروف مشخص و برچسب گذاری شده قرار دهند.
پس از تخلیه کامل، داخل راکتور از نظر باقی مانده کاتالیست، گرد و غبار، توری ها، ساپورت ها، توزیع کننده ها و آسیب های احتمالی بررسی می شود. پاکسازی داخلی راکتور باید با روش مناسب انجام شود تا ماده باقی مانده وارد مسیر فرایندی نشود. در صورت نیاز، عملیات نظافت صنعتی با مکنده های پرقدرت و تجهیزات قابل استفاده در محیط های حساس انجام می گیرد.
روش های بارگیری کاتالیست و کنترل افت فشار
روش بارگیری کاتالیست مستقیما بر عملکرد راکتور و طول عمر بستر اثر می گذارد. دو روش شناخته شده در بسیاری از پروژه ها، بارگیری معمولی یا Sock Loading و بارگیری متراکم یا Dense Loading هستند. در روش معمولی، کاتالیست از طریق کیسه یا ابزار انتقال وارد راکتور می شود و با ارتفاع مشخصی سقوط می کند. این روش ساده تر است، اما امکان ایجاد فضای خالی و توزیع غیر یکنواخت در بستر وجود دارد.
در روش بارگیری متراکم، تجهیزات انتقال و کنترل سرعت به گونه ای تنظیم می شوند که ذرات با تراکم یکنواخت تری در بستر قرار بگیرند. این روش می تواند حجم مفید کاتالیست را افزایش دهد و مسیرهای ترجیحی جریان را کاهش دهد. با این حال، کنترل نرخ ورود ماده اهمیت زیادی دارد. ورود ناگهانی کاتالیست می تواند باعث شکستن ذرات، جدا شدن گرد و غبار و تغییر در شکل بستر شود.
افت فشار به تفاوت فشار میان ورودی و خروجی راکتور گفته می شود. افزایش تدریجی افت فشار ممکن است از تجمع ذرات، تشکیل کک، خوردگی، رسوب یا خرد شدن کاتالیست ناشی شود. اگر افت فشار از محدوده طراحی فراتر رود، ظرفیت عبور خوراک کاهش پیدا می کند و واحد به شرایط ناپایدار نزدیک می شود.
اهمیت تجهیزات مکنده در عملیات کاتالیست هندلینگ
در عملیات تخلیه کاتالیست، استفاده از مکنده صنعتی مناسب یکی از عوامل مهم برای کاهش زمان اجرا و کنترل آلودگی محیط است. مکنده های معمولی برای جمع آوری کاتالیست، پودر فلزی، ذرات کک یا مواد آلوده پالایشگاهی طراحی نشده اند و ممکن است در برابر دمای ماده، خورندگی یا گرد و غبار ریز عملکرد ایمنی نداشته باشند.
مکنده های صنعتی مورد استفاده در محیط های پتروشیمی باید ظرفیت مکش مناسب، فیلترهای کارآمد، بدنه مقاوم و قابلیت کار مداوم داشته باشند. در برخی پروژه ها، استفاده از سیستم های پرتابل امکان دسترسی به نقاط مختلف را فراهم می کند. در پروژه های بزرگ تر، مکنده های ثابت یا سیستم های انتقال ویژه می توانند حجم زیادی از مواد را با سرعت مناسب جمع آوری کنند.
انتخاب فیلتر اهمیت زیادی دارد. اگر فیلتر توانایی نگهداری ذرات ریز را نداشته باشد، گرد و غبار کاتالیست در محیط پخش می شود و خطر تنفسی و آلودگی تجهیزات افزایش پیدا می کند. همچنین، مسیر تخلیه مکنده باید به گونه ای طراحی شود که ماده جمع آوری شده در ظروف مناسب قرار بگیرد و نیاز به جابه جایی دستی کاهش یابد.
در کنار مکنده، اسکرابر صنعتی و تجهیزات شست و شوی صنعتی برای پاکسازی کف، اطراف راکتور، سکوها و مسیرهای تردد استفاده می شوند. این تجهیزات به ویژه در فضاهای بزرگ مانند پالایشگاه، پتروشیمی، نیروگاه و کارخانه های تولیدی، زمان نظافت را کاهش می دهند. درسا تهران امکان تامین تجهیزات نظافت صنعتی مانند جاروبرقی صنعتی، مکنده صنعتی، اسکرابر دستی و اسکرابر خودرویی را برای پروژه های مختلف فراهم می کند.
خدمات درسا تهران برای صنایع پالایشگاهی و پتروشیمی
شرکت پمپ و کمپرسور درسا تهران از سال ۱۳۸۳ در زمینه طراحی، تولید، تامین و اجرای تجهیزات نظافت صنعتی فعالیت می کند. این مجموعه علاوه بر فروش تجهیزات، در پروژه های صنعتی نیز خدمات پیمانکاری و اجرایی ارائه می دهد. تمرکز بر کاهش آلودگی، افزایش سرعت عملیات و رعایت الزامات HSE، بخش مهمی از رویکرد درسا تهران است.
در حوزه کاتالیست هندلینگ، خدمات می تواند شامل تخلیه کاتالیست راکتور، انتقال مواد مصرف شده، شارژ کاتالیست جدید، پاک سازی اطراف راکتور و مدیریت تجهیزات مکش باشد. نوع دقیق خدمت به طراحی پروژه و دستورالعمل کارفرما بستگی دارد. پیش از شروع، وضعیت سایت، حجم مواد، روش تخلیه، مسیر انتقال و الزامات ایمنی باید بررسی شود.
درسا تهران همچنین خدمات تخلیه لجن صنعتی و لایروبی را با استفاده از مکنده های صنعتی ثابت و پرتابل ارائه می کند. لجن موجود در مخازن، حوضچه ها، خطوط انتقال و تجهیزات فرایندی می تواند موجب کاهش ظرفیت و ایجاد خطرات زیست محیطی شود. تخلیه مکانیزه لجن، زمان حضور کارکنان در محیط آلوده را کاهش می دهد و امکان انتقال کنترل شده مواد را فراهم می کند.
چرا انتخاب پیمانکار متخصص اهمیت دارد؟
پروژه های پالایشگاهی به دلیل وجود مواد شیمیایی، فشار بالا، فضای بسته، تجهیزات سنگین و الزامات سختگیرانه HSE، به پیمانکار متخصص نیاز دارند. پیمانکار باید علاوه بر نیروی انسانی، تجهیزات مناسب، سرپرست اجرایی، مسئول ایمنی و برنامه کنترل کیفیت داشته باشد. واگذاری چنین عملیاتی به تیم فاقد تجربه، ممکن است در ابتدا هزینه کمتری داشته باشد، اما ریسک توقف پروژه و خسارت تجهیز را افزایش می دهد.
پیمانکار حرفه ای پیش از شروع عملیات، جلسه هماهنگی با واحد بهره برداری، تعمیرات و HSE برگزار می کند. در این جلسه، محدوده کار، نقاط دسترسی، روش انتقال مواد، تجهیزات مورد نیاز، مسیر تردد و شرایط اضطراری مشخص می شود. سپس تیم اجرایی با استفاده از چک لیست، آماده بودن تجهیزات و مجوزهای لازم را بررسی می کند.
در عملیات کاتالیست هندلینگ، کنترل زمان اهمیت ویژه ای دارد. تخلیه سریع اما بدون کنترل می تواند باعث ایجاد گرد و غبار، خردشدگی ذرات یا افزایش ریسک ایمنی شود. از طرف دیگر، عملیات بسیار کند نیز برنامه تعمیرات اساسی را عقب می اندازد. تجربه پیمانکار کمک می کند میان سرعت، کیفیت و ایمنی تعادل برقرار شود.
سخن پایانی
واحدهای هیدروکراکینگ و هیدروتریتینگ و کاتالیست هندلینگ در کنار یکدیگر، نقش مهمی در تولید سوخت های با کیفیت، کاهش آلاینده ها و افزایش ارزش اقتصادی خوراک پالایشگاهی دارند. هیدروتریتینگ با حذف گوگرد، نیتروژن و فلزات، خوراک را آماده می کند و هیدروکراکینگ با شکستن مولکول های سنگین، محصولات سبک تر و ارزشمندتر تولید می کند. در این میان، کاتالیست مهم ترین عامل فعال در راکتور است و وضعیت آن روی ظرفیت، کیفیت محصول و پایداری عملیات اثر مستقیم دارد.
سوالات متداول درباره هیدروکراکینگ، هیدروتریتینگ و کاتالیست هندلینگ
- کاتالیست هندلینگ شامل چه خدماتی است؟
کاتالیست هندلینگ مجموعه ای از خدمات مربوط به جابه جایی و مدیریت کاتالیست در راکتور است. این خدمات می تواند تخلیه کاتالیست مصرف شده، انتقال مواد به مخزن یا کیسه مخصوص، پاک سازی داخل و اطراف راکتور، شارژ کاتالیست تازه و تنظیم بستر را شامل شود. با توجه به نوع راکتور و کاتالیست، روش عملیات متفاوت خواهد بود. - تفاوت وکیوم لودر و وکیوم لاری چیست؟
وکیوم لودر معمولا برای مکش و انتقال مواد در پروژه های صنعتی و پالایشگاهی استفاده می شود و می تواند در محل پروژه مستقر شود. این دستگاه برای جمع آوری کاتالیست، لجن، پودر و مواد جامد کاربرد دارد. وکیوم لاری نیز نوعی تجهیز خودرویی با ظرفیت و قابلیت انتقال بالاتر است که برای پروژه های حجیم یا مسیرهای انتقال طولانی مناسب تر خواهد بود. - چرا تخلیه کاتالیست مصرف شده به تجهیزات تخصصی نیاز دارد؟
کاتالیست مصرف شده ممکن است حاوی ترکیبات گوگردی، فلزات سنگین، هیدروکربن و گرد و غبار خطرناک باشد. برخی مواد نیز در تماس با هوا یا رطوبت رفتار گرمازا دارند. به همین دلیل، تخلیه دستی یا استفاده از دستگاه نامناسب می تواند سلامت کارکنان و ایمنی سایت را تهدید کند.
