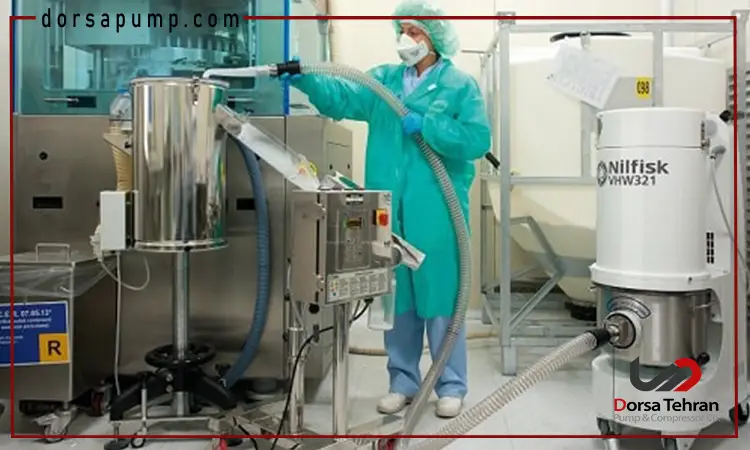

سیستم های مکش ضدانفجار در صنایع نفت
امروزه ایمنی و کارایی در محیط های پرخطر پالایشگاهی به عنوان اولویت اول مدیران HSE مطرح است و در این میان سیستم های مکش ضدانفجار در صنایع نفت نقشی حیاتی در جمع آوری ایمن آلاینده ها و پیشگیری از حوادث مرگبار ایفا می کنند. صنایع نفت، گاز و پتروشیمی به دلیل ماهیت مواد فرار و گازهای قابل اشتعالی که در اتمسفر آن ها جریان دارد، همواره در معرض خطر انفجار و حریق قرار دارند.
مکانیزم های مکنده ضدانفجار به گونه ای طراحی شده اند که تمامی عوامل ایجاد حریق شامل اکسیژن، ماده سوختنی و منبع جرقه را در داخل سیستم خود کنترل یا حذف کنند. این تجهیزات در مقایسه با جاروبرقی های صنعتی معمولی، از مهندسی بسیار پیچیده تری در بخش های الکترونیکی، موتورها، بدنه و حتی فیلتراسیون بهره می برند تا پایداری و ایمنی کامل را در زون های عملیاتی خطرناک تضمین نمایند.
ماهیت زون بندی خطر و لزوم ایمنی در تجهیزات نظافتی پالایشگاه
برای درک بهتر چرایی نیاز به تجهیزات ضد انفجار، ابتدا باید با طبقه بندی مناطق پرخطر یا همان زون بندی های استاندارد بین المللی آشنا شویم که بر اساس میزان احتمال حضور گازها و غبارهای قابل اشتعال تعیین می شوند. در صنایع نفت و گاز، فضاهای کاری بر اساس استانداردهای بین المللی مانند IECEx و ATEX به مناطق مختلفی تقسیم می شوند تا نوع تجهیزات مجاز برای کار در آن مناطق مشخص گردد.
این زون بندی به مهندسان کمک می کند تا ریسک های موجود در بخش های مختلف یک مجتمع پتروشیمی یا پالایشگاهی را ارزیابی کنند و مطمئن شوند که دستگاه های نظافتی و مکنده مورد استفاده، پتانسیل ایجاد انفجار را در آن محیط ندارند. عدم توجه به این دسته بندی ها می تواند به استفاده از تجهیزات نامناسب در مناطق بسیار حساس منجر شود و فاجعه آفرین باشد.
در مناطق مربوط به گازها و بخارات قابل اشتعال، سه زون اصلی تعریف می شود که شامل زون ۰، زون ۱ و زون ۲ هستند. زون ۰ به منطقه ای گفته می شود که در آن مخلوطی از گاز یا بخار قابل اشتعال به طور مداوم یا برای مدت های طولانی حضور دارد. زون ۱ به محیطی اطلاق می شود که در آن احتمال بروز اتمسفر انفجاری در شرایط کارکرد عادی دستگاه ها وجود دارد.
در نهایت، زون ۲ منطقه ای است که در شرایط عادی کاری، احتمال حضور گازهای انفجاری در آن بسیار کم بوده و در صورت بروز، تنها برای مدت کوتاهی باقی می ماند. تجهیزات نظافتی و مکنده هایی که در این بخش ها به کار می روند، باید با توجه به نوع زون انتخاب شوند تا موتور الکتریکی، کلیدها و اتصالات بدنه آن ها هیچ جرقه ای تولید نکند. اگر در زمینه تجهیزات مکش های مرکزی و تجهیزاتی مثل جاروبرقی های صنعتی به اطلاعات بیشتری نیاز دارید مقاله سیستم مکش صنعتی و جارو برقی صنعتی را بخوانید.

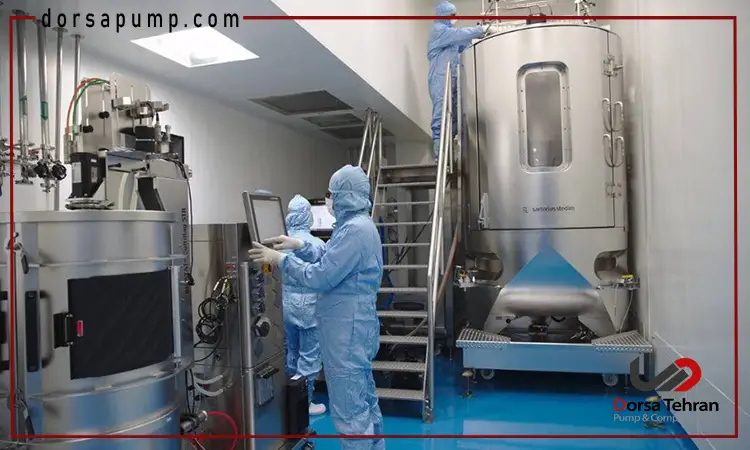

استانداردهای بین المللی ATEX و IECEx در سیستم های مکش صنعتی
رعایت استانداردهای ایمنی جهانی تضمین کننده این است که یک مکنده صنعتی می تواند بدون ایجاد خطر در حساس ترین نقاط پالایشگاه کار کند. دو استاندارد برجسته و مرجع در جهان برای تایید تجهیزات ضدانفجار، استانداردهای ATEX اروپایی و IECEx بین المللی هستند که قوانین سخت گیرانه ای را برای طراحی و ساخت ماشین آلات اعمال می کنند. تجهیزاتی که این گواهی ها را دریافت می کنند، تحت آزمایش های سخت افزاری و نرم افزاری شدیدی در زمینه های مقاومت دمایی، مقاومت در برابر ضربه، عدم تولید جرقه الکترومکانیکی و مهار بارهای الکترواستاتیک قرار می گیرند تا صحت عملکرد آن ها در بدترین شرایط محیطی اثبات شود.
استاندارد ATEX تجهیزات را به گروه ها و دسته های مختلفی بر اساس میزان حفاظت و محیط کاربری تقسیم بندی می کند. به عنوان مثال، تجهیزات گروه دو (Group II) برای استفاده در صنایع سطحی مانند پالایشگاه ها و صنایع شیمیایی طراحی شده اند و خود به دسته های مختلفی متناسب با زون های عملیاتی تقسیم می شوند. یک سیستم مکش دارای تاییدیه ATEX، دارای نشان مشخصی بر روی بدنه خود است که جزئیات دقیق نوع حفاظت، گروه گاز یا غبار مجاز و حداکثر دمای سطح دستگاه را نشان می دهد. این اطلاعات به مسئولان ایمنی سایت اجازه می دهد تا با اطمینان کامل، دستگاه مناسب را برای کار در مجاورت مواد هیدروکربنی انتخاب نمایند.
سیستم استاندارد بین المللی IECEx نیز با رویکردی مشابه، به دنبال یکپارچه سازی معیارهای ایمنی تجهیزات ضد انفجار در سطح جهان است تا تجارت و به کارگیری این تجهیزات در کشورهای مختلف تسهیل شود. تفاوت اصلی در روش های ارزیابی و صدور گواهینامه هاست، اما هر دو استاندارد بر روی حذف منابع احتراق تمرکز دارند. برای شرکت های فعال در حوزه نفت و گاز ایران، تامین تجهیزاتی که از این استانداردهای بین المللی پیروی می کنند، گامی اساسی در جهت کاهش حوادث کارگاهی و افزایش طول عمر دارایی های فیزیکی مجتمع محسوب می شود.
ویژگی های فنی و ساختاری سیستم های مکش ضدانفجار در صنایع نفت
بررسی ویژگی های داخلی و ساختاری مکنده های ضدانفجار نشان می دهد که این دستگاه ها با جاروبرقی های تجاری و حتی صنعتی معمولی تفاوت های بنیادین دارند. طراحی بدنه، نوع آلیاژهای به کار رفته، سیستم موتور و مکانیزم های کنترلی در این تجهیزات به گونه ای مهندسی شده اند که ایمنی صددرصدی را فراهم کنند. استفاده از فولاد ضد زنگ (استنلس استیل) یا فولادهای با پوشش های خاص ضد جرقه در ساخت مخزن و بدنه این مکنده ها، احتمال ایجاد جرقه ناشی از برخورد قطعات فلزی یا اصطکاک جریان مواد با دیواره داخلی را به طور کامل از بین می برد.
یکی از کلیدی ترین بخش های ساختاری در سیستم های مکش ضدانفجار در صنایع نفت، سیستم اتصال به زمین یا ارتینگ (Earthing) مداوم است. در هنگام مکش مواد با سرعت بالا، اصطکاک ذرات با لوله ها و بدنه دستگاه باعث تولید حجم زیادی الکتریسیته ساکن می شود که در صورت عدم تخلیه مناسب، پتانسیل ایجاد یک جرقه بزرگ و انفجار اتمسفر اطراف را دارد. در مکنده های ایمن، تمامی اجزا از خرطومی ها و نازل ها گرفته تا چرخ ها و بدنه اصلی، هادی الکتریسیته بوده و به یک سیستم ارتینگ متصل هستند تا بارهای ساکن به سرعت و بدون خطر به زمین منتقل شوند. خرطومی های مورد استفاده در این سیستم ها معمولاً دارای سیم های مسی تعبیه شده در ساختار خود هستند تا پیوستگی الکتریکی را حفظ کنند.
موتورهای این دستگاه ها نیز مجهز به محفظه های مخصوص ضد انفجار (Explosion-proof enclosures) هستند که در صورت بروز هرگونه اتصالی یا جرقه در داخل سیم پیچ موتور، مانع از سرایت آن به بیرون و مشتعل شدن گازهای محیطی می شوند. این موتورها می توانند به صورت الکتریکی با کلاس های حفاظتی بالا مانند Ex d یا Ex e طراحی شوند، یا اینکه از سیستم های پنوماتیک (مکنده هواکار) بهره ببرند. مکنده های پنوماتیک با استفاده از جریان هوای فشرده و بدون نیاز به برق کار می کنند که این امر ذاتاً ریسک جرقه های الکتریکی را حذف کرده و آن ها را به گزینه ای بسیار محبوب در زون های فوق حساس پالایشگاهی تبدیل می سازد.
نقش سیستم های مکش در فرآیند تخلیه و شارژ کاتالیست راکتور
عملیات تعمیر و نگهداری دوره ای در پالایشگاه ها شامل کارهای پیچیده ای است که نیازمند دقت بالا و ابزارهای تخصصی بوده و تخلیه و شارژ کاتالیست ها در راکتورهای شیمیایی یکی از حساس ترین این فرآیندها به شمار می رود. کاتالیست ها موادی گران بها و در عین حال حساس هستند که وظیفه سرعت بخشی به واکنش های هیدروکربنی را بر عهده دارند و پس از پایان عمر مفید خود باید تخلیه شده و با مواد جدید جایگزین شوند. فرآیند تخلیه کاتالیست های مستعمل به دلیل وجود باقیمانده مواد نفتی و گازهای سمی و قابل اشتعال در داخل راکتور، با خطرات ایمنی بسیار بالایی همراه است و استفاده از سیستم های مکش تخصصی و ایمن در اینجا اهمیت دوچندان پیدا می کند.
مکنده های صنعتی ضد انفجار و کامیون های مکنده سنگین (Industrial Vacuum Trucks) مجهز به سیستم های فیلتراسیون نیتروژنی، نقش کلیدی در تخلیه ایمن این مواد ایفا می کنند. به دلیل اینکه کاتالیست ها در مجاورت هوا ممکن است واکنش نشان داده و خودبه خود مشتعل شوند (خاصیت پیروفوریک)، عملیات تخلیه اغلب زیر چتر گاز نیتروژن انجام می شود. سیستم های مکش باید قادر باشند کاتالیست ها را بدون آسیب رساندن به ساختار فیزیکی آن ها و تحت شرایط ایمن خلاء، از داخل راکتور به مخازن ذخیره منتقل کنند و مانع از انتشار غبارهای خطرناک کاتالیست به محیط پیرامون شوند.
شرکت پمپ و کمپرسور درسا تهران با در اختیار داشتن تجهیزات پیشرفته مکش و تخصص فنی، فرآیند تخلیه و شارژ کاتالیست راکتور را با بالاترین استانداردهای ایمنی به انجام می رساند. استفاده از مکنده های متناسب با این عملیات، زمان توقف یا اورهال پالایشگاه را به حداقل ممکن کاهش می دهد و از وارد آمدن آسیب به دیواره های راکتور و کاتالیست های جدید در زمان شارژ مجدد جلوگیری می کند. این امر نشان می دهد که چگونه یک سیستم مکش فراتر از یک ابزار نظافتی ساده، به عنوان یک ابزار فرآیندی استراتژیک در صنایع نفت عمل می کند.
کاربرد سیستم های مکش در تعویض تیوب ریفرمر و تخلیه لجن صنعتی
ریفرمرها قلب واحدهای تولید گاز سنتز و هیدروژن در پالایشگاه ها و پتروشیمی ها هستند و فرآیند تعویض تیوب های آن ها نیازمند تمیزکاری دقیق و تخلیه کامل مواد داخل تیوب ها است. تیوب های ریفرمر به مرور زمان به دلیل حرارت بالا و شرایط عملیاتی سخت مستهلک شده و نیاز به تعویض پیدا می کنند. در زمان تعویض، ذرات سرامیکی، کاتالیست های خرد شده و رسوبات کربنی چسبیده به دیواره ها باید به طور کامل مکش و پاکسازی شوند تا تیوب های جدید در شرایط کاملاً تمیز نصب و راه اندازی شوند. هرگونه باقیمانده در داخل سیستم می تواند کارایی ریفرمر را به شدت کاهش داده و طول عمر تیوب های جدید را کم کند.
از سوی دیگر، انباشت لجن های صنعتی در مخازن ذخیره نفت خام و حوضچه های پساب پالایشگاهی، یکی از چالش های زیست محیطی و عملیاتی مداوم در این صنایع است. این لجن ها حاوی ترکیبات سنگین هیدروکربنی، شن، ماسه و فلزات سنگین هستند که غلظت و چسبندگی بالایی دارند. تخلیه لجن صنعتی به روش های سنتی علاوه بر خطرات جانی فراوان برای کارگران به دلیل گازهای سمی مانند سولفید هیدروژن ($H_2S$)، زمان بر و ناکارآمد است. سیستم مکش صنعتی فوق سنگین ضدانفجار با قدرت مکش بالا (خلاء عمیق) می توانند این لجن های غلیظ را از اعماق مخازن بیرون کشیده و به محل های بازیافت یا امحاء انتقال دهند.
اهمیت سیستم فیلتراسیون و استانداردهای فیلتر در مکش مواد خطرناک
فیلتراسیون در دستگاه های مکنده صنعتی فراتر از جلوگیری از ورود گرد و غبار به موتور است؛ این سیستم ها در واقع سد دفاعی اصلی در برابر خروج ذرات میکرونی معلق به هوای آزاد پالایشگاه به شمار می روند. ذرات هیدروکربنی، پودرهای شیمیایی و غبارهای کاتالیستی اگر به طور کامل فیلتر نشوند، علاوه بر به خطر انداختن سلامت ریه اپراتورها، می توانند ابرهای غباری مستعد انفجار در اطراف دستگاه ایجاد کنند. از این رو، استانداردهای بین المللی ویژه ای برای فیلترهای به کار رفته در سیستم های مکش ضدانفجار تدوین شده است که سازندگان ملزم به رعایت آن ها هستند.
فیلترهای کلاس M و کلاس H رایج ترین استانداردهای مورد استفاده در این تجهیزات هستند. فیلترهای کلاس M توانایی جذب ذرات متوسط با راندمان حداقل ۹۹.۹ درصد را دارند و برای بیشتر غبارهای صنعتی مناسب هستند. اما در مواجهه با مواد سرطان زا، غبارهای بسیار ریز کاتالیست و ذرات سمی، نیاز به فیلترهای کلاس H یا HEPA (با راندمان ۹۹.۹۹۵ درصد برای ذرات بزرگتر از ۰.۳ میکرون) است. این فیلترها از الیاف شیشه ای بسیار ریز ساخته شده اند و ساختار آن ها به گونه ای است که حتی کوچک ترین ذرات معلق را به دام می اندازند و جریان هوای خروجی کاملاً پاکیزه را تضمین می کنند.
سخن پایانی
صنایع پتروشیمی و پالایشگاهی کشورمان برای حفظ پایداری تولید و تامین ایمنی سرمایه های انسانی خود، نیازمند تجهیز به تکنولوژی های نوین نظافتی و فرآیندی هستند. در این میان، استفاده از سیستم های مکش ضدانفجار در صنایع نفت نه تنها یک انتخاب هوشمندانه، بلکه یک الزام قانونی برای پیشگیری از حوادث ناگوار صنعتی به شمار می آید. این سیستم های پیشرفته با کنترل تمامی فاکتورهای خطرآفرین و مهار بارهای الکترواستاتیک، بستری امن را برای کارهای سنگینی نظیر تخلیه لجن صنعتی، پاکسازی ریفرمرها و تخلیه و شارژ کاتالیست راکتور فراهم می کنند.
سوالات متداول سیستم های مکش ضدانفجار در صنایع نفت
- چرا در صنایع نفت و گاز نمی توان از جاروبرقی های صنعتی معمولی استفاده کرد؟
جاروبرقی های صنعتی معمولی فاقد محافظت های لازم در بخش موتور، کلیدهای برق و بدنه در برابر ایجاد جرقه هستند. جریان هوای حاوی گازهای فرار نفتی یا غبارهای معلق اشتعال زا در داخل این دستگاه ها می تواند با کوچک ترین جرقه ناشی از الکتریسیته ساکن یا سیم پیچ موتور منفجر شده و باعث حریق گسترده در کل واحد صنعتی شود. بنابراین استفاده از سیستم های دارای تاییدیه ضد انفجار اجباری است. - تفاوت اصلی بین فیلترهای آنتی استاتیک و فیلترهای معمولی در چیست؟
فیلترهای آنتی استاتیک دارای رشته های بسیار ظریف فلزی یا کربنی رسانا در ساختار بافت خود هستند که بارهای الکتریسیته ساکن ناشی از اصطکاک ذرات غبار با سطح فیلتر را جذب کرده و به طور ایمن به بدنه و زمین منتقل می کنند. فیلترهای معمولی این توانایی را ندارند و تجمع بارهای الکتریکی روی سطح آن ها می تواند منجر به تخلیه ناگهانی بار (جرقه) و انفجار مخزن گردد. - مکنده های پنوماتیک در چه زون هایی کاربرد دارند و مزیت اصلی آن ها چیست؟
مکنده های پنوماتیک یا هواکار به دلیل کارکرد با جریان هوای فشرده و عدم نیاز به جریان الکتریسیته، ذاتاً بدون جرقه هستند. به همین دلیل، این دستگاه ها ایمن ترین گزینه برای کار در زون های فوق حساس یعنی زون ۰ و زون ۲۰ به شمار می روند. مزیت اصلی آن ها استهلاک بسیار پایین، عدم نیاز به نگهداری پیچیده موتور الکتریکی و ایمنی صددرصدی در محیط های مرطوب و گازی است.
